Solcellsmatris-simulatorer

Solcellsmatris-simulatorer är programmerbara DC-strömkällor utformade för att efterlikna de elektriska egenskaperna hos fotovoltaiska (PV) paneler och matriser under varierande miljöförhållanden. Till skillnad från standardströmförsorjningar modellerar de den olinjära ström-spänningskurvan (I-V-kurvan) hos solceller, vilket gör det möjligt för ingenjörer att testa solväxelriktare, laddningsregulatorer, maximala kraftpunktsspårare (MPPT) och annan PV-ansluten utrustning utan att behöva fysisk solljus eller solpaneler.

Dessa instrument är väsentliga inom förnybar energi-FOU och tillverkningstestning, vilket möjliggör upprepbara och fullt kontrollerbara testförhållanden. Parametrar såsom bestrålningsnivå, temperaturkoefficient, öppen kretsningsspänning (Voc), kortslutningsström (Isc) och högsta kraftpunkt (Pmp) kan programmeras för att simulera praktiskt taget vilken PV-matris som helst över ett brett intervall av miljöprofiler.

Typiska tillämpningar

Solväxelriktartestning: verifiering av MPPT-algoritmens prestanda och effektivitet under simulerad bestrålningsprofiler
PV-laddningsregulator-validering: testning av batteriladdningsalgoritmer med programmerbara matris I-V-egenskaper
Fotovoltaisk modultypning: I-V-kurvspårning och analys av högsta kraftpunkt i FOU-laboratorier
Energilagringsintegration: testning av nätanslutna och oberoende system med realistiska PV-källprofiler
Överensstämmelse och certifiering: verifiering av växelriktarens beteende under transienta förhållanden för att uppfylla standarder för nätinterkonnektion

Populära varumärken

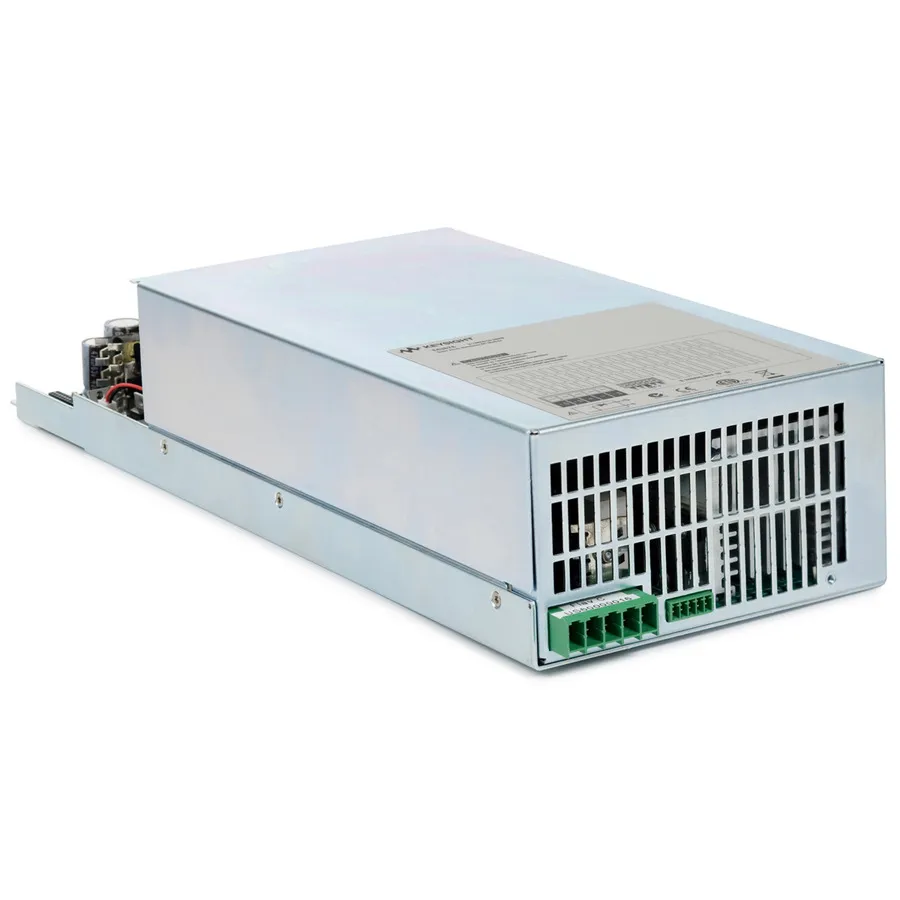

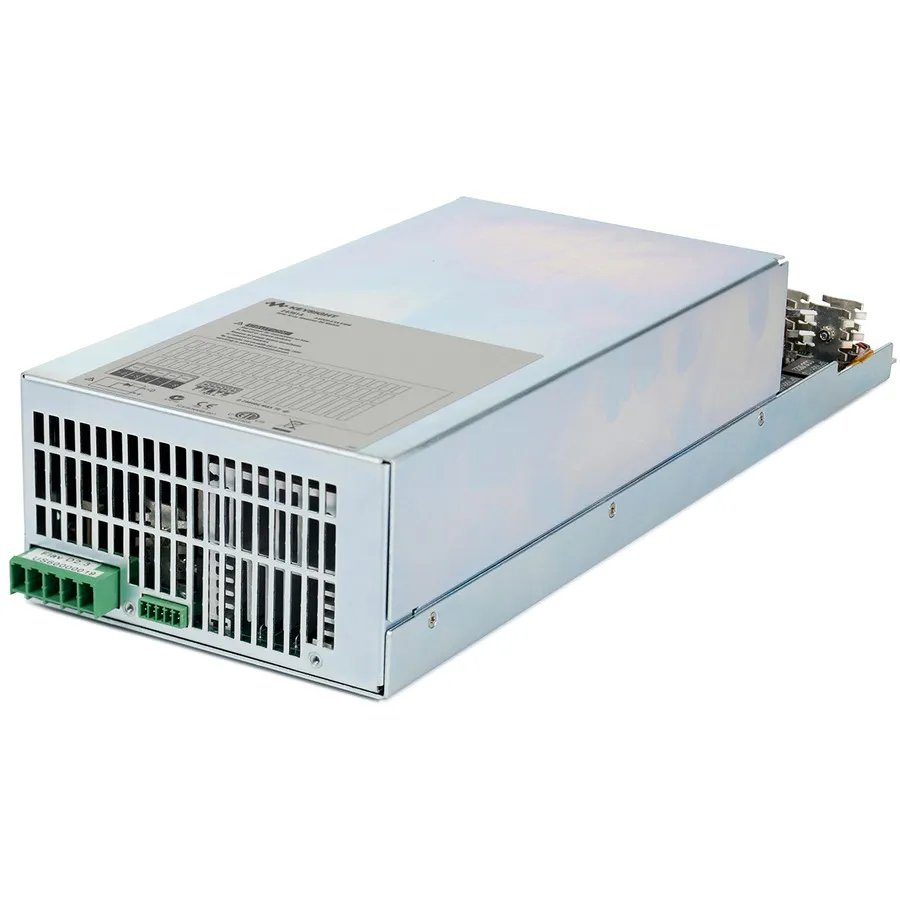

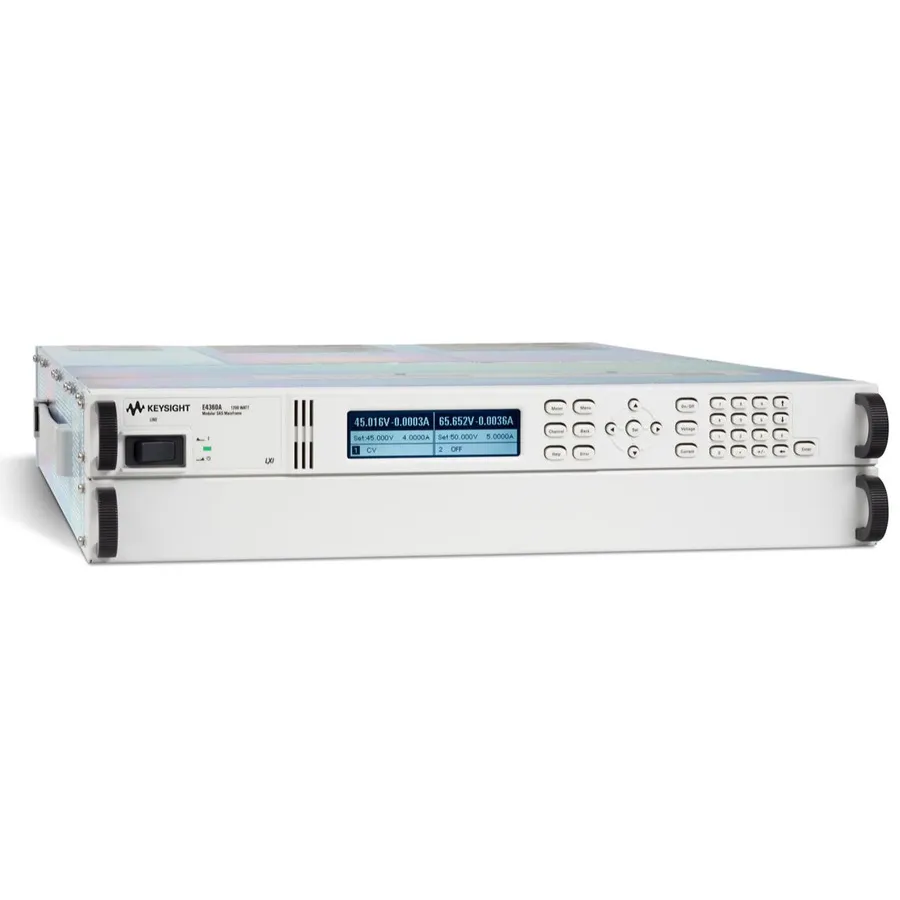

Keysight Technologies dominerar denna specialmarknad med sitt E4360 Solar Array Simulator-chassi och modulära E4361A/E4362A-utgångsmoduler, som stöder flersträngsiga konfigurationer med oberoende I-V-kurvprogrammering per kanal. Andra aktiva tillverkare inkluderar Chroma, Ametek Sorensen och Pacific Power Source.
