RF-terminatorer

RF-terminatorer är passiva komponenter som används för att absorbera radiofrekvenskraft vid slutet av en transmissionsledning eller för att tillhandahålla en matchad belastning för RF-instrument och system. De förhindrar signalreflexioner genom att presentera en resistiv belastning — vanligtvis 50 Ω eller 75 Ω — som matchar karakteristisk impedans för den anslutna koaxialkabeln eller porten. Med ett brett utbud av effektklassificeringar från milliwatt till kilowatt är RF-terminatorer väsentliga för att upprätthålla signalintegritet och skydda känslig utrustning under testning och drift.

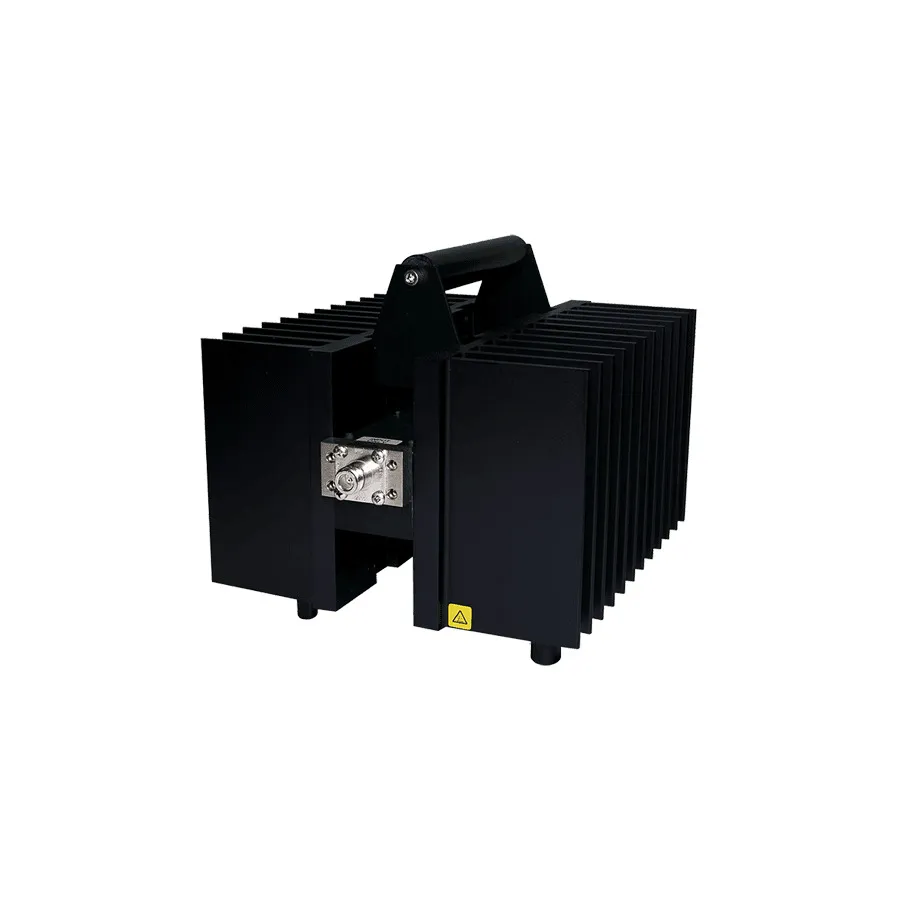

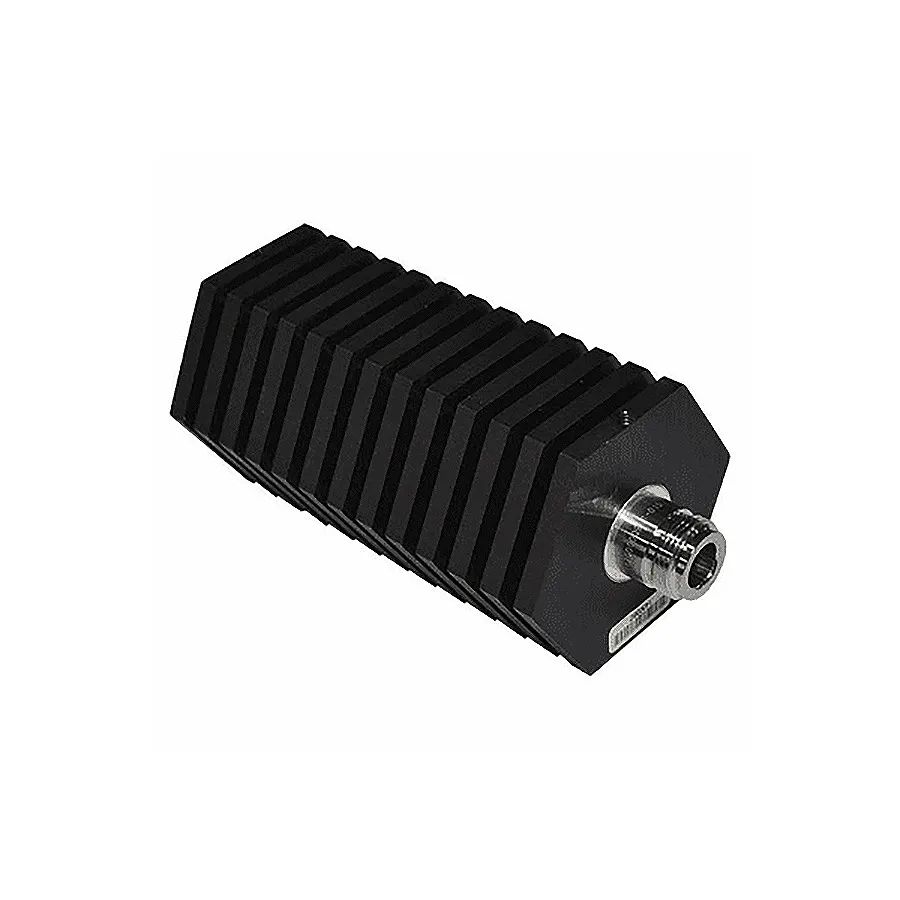

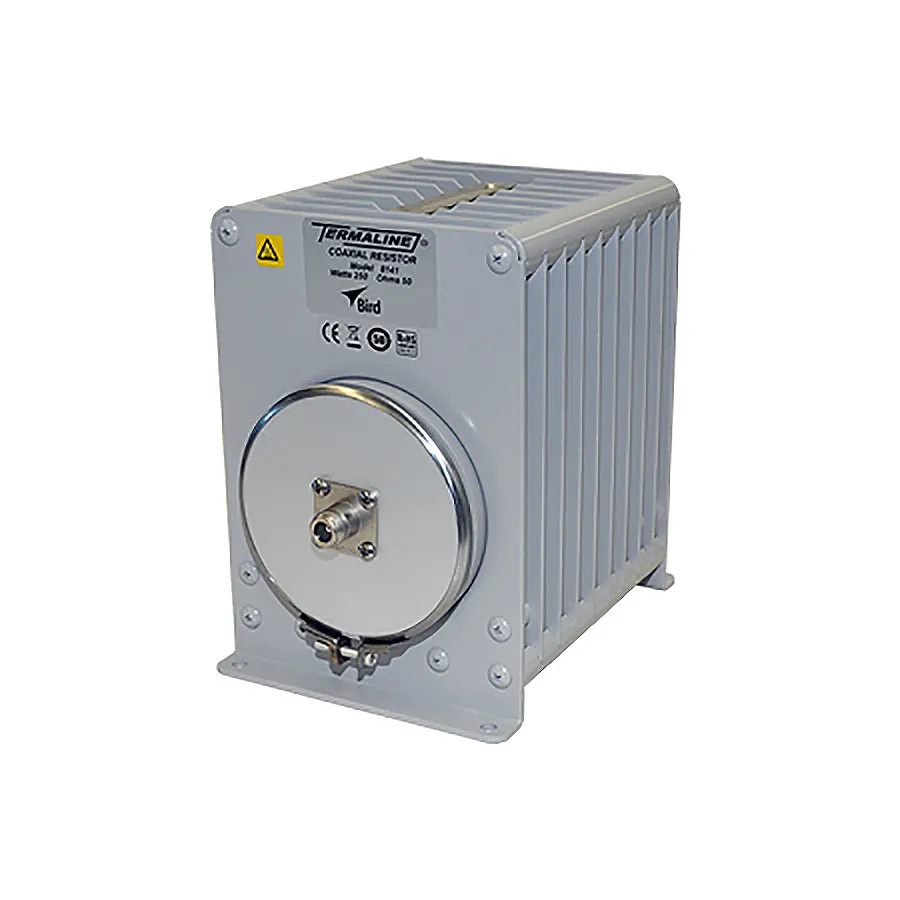

Terminatorer används inom telekommunikation, rundradio, försvar och RF-testmiljöer, där de fungerar både som skyddande belastningar vid testning och som permanenta linjeslutkomponenter i aktiva system. Högeffektvariaterna, såsom Birds konvektionskylda och vattenkylda modeller, används för transmittertestning och karakterisering av högeffekt RF-källor.

Typiska tillämpningar

Terminering av oanvända portar på RF-kombinatorer, splittrar och omkopplare för att förhindra reflektioner
Tillhandahållande av matchad belastning för transmittertestning och RF-effektkalibrering
Högeffekt RF-absorption vid rundradio- och telekommunikations-basstationstestning
Laboratoriebelastningar för signalgeneratorer och vektornätverksanalysatorer
Militär- och försvarsmässig RF-systemtestning och kvalifikation

Populära märken

Bird Technologies är en ledande tillverkare av högeffekt RF-terminatorer och koaxiala belastningar som är allmänt använda i rundradio-, mobil- och militärtillämpningar. Andra anmärkningsvärda märken inkluderar Pasternack, Amphenol RF och Huber+Suhner som erbjuder ett urval av kontakttyper och effektklassificeringar för laboratorium- och fältanvändning.
