Protokollanalysatorer

Protokollanalysatorer är specialiserade testinstrument som används för att registrera, avkoda och analysera datatrafik på kommunikationsbussar och seriella gränssnitt. Till skillnad från allmänna oscilloskop förstår protokollanalysatorer den specifika strukturen för kommunikationsprotokoll — inklusive paketinramning, adressering, handskakningar och felförhållanden — vilket gör det möjligt för ingenjörer att verifiera korrekt enhetsbeteende, diagnostisera interoperabilitetsproblem och felsöka kommunikationsfel på protokollnivå. De är väsentliga verktyg under utveckling och validering av inbyggda system, perifera enheter och kommunikationsenheter inom konsumentelektronik, industriell automation, fordonsindustri och telekommunikationsindustrin.

Protokollanalysatorer finns tillgängliga för ett brett spektrum av gränssnittsstandarder, från äldre serieprotokoll såsom RS-232, RS-422 och RS-485 till moderna höghastighets bussar inklusive USB 3.0, PCIe, Bluetooth Low Energy och I2C/SPI. Hårdvarubaserade analysatorer registrerar trafik icke-invasivt i realtid med djupa spårningsbuffrar, medan programvaruavkodare integrerade i oscilloskop erbjuder ett mer tillgängligt alternativ för enklare protokoll. För komplexa höghastighets gränssnitt såsom USB SuperSpeed eller PCIe Gen 3/4 tillhandahåller dedikerade hårdvaruprotokollanalysatorer den tidnoggrannhet, protokollkonformitetskontroll och buffertdjup som är nödvändig för grundlig validering.

Typiska tillämpningar

USB-utveckling och konformitetstestning — registrering av uppräkningssekvenser, överföringsprotokoll och USB Power Delivery (PD)-förhandlingar för certifiering
Felsökning av Bluetooth och Bluetooth Low Energy (BLE)-protokoll för IoT, bärbara och konsumentelektronikproduktutveckling
RS-232, RS-422 och RS-485 seriekommunikationsanalys för industriell automation, processstyrning och äldre systemintegration
Felsökning av inbyggd mjukvara genom övervakning av inter-chip-kommunikation på I2C, SPI, UART och CAN-bussar
Interoperabilitets- och konformitetstestning för kommunikationsenheter inom fordonsindustri (LIN, CAN, FlexRay) och telekommunikationstillämpningar

Populära märken

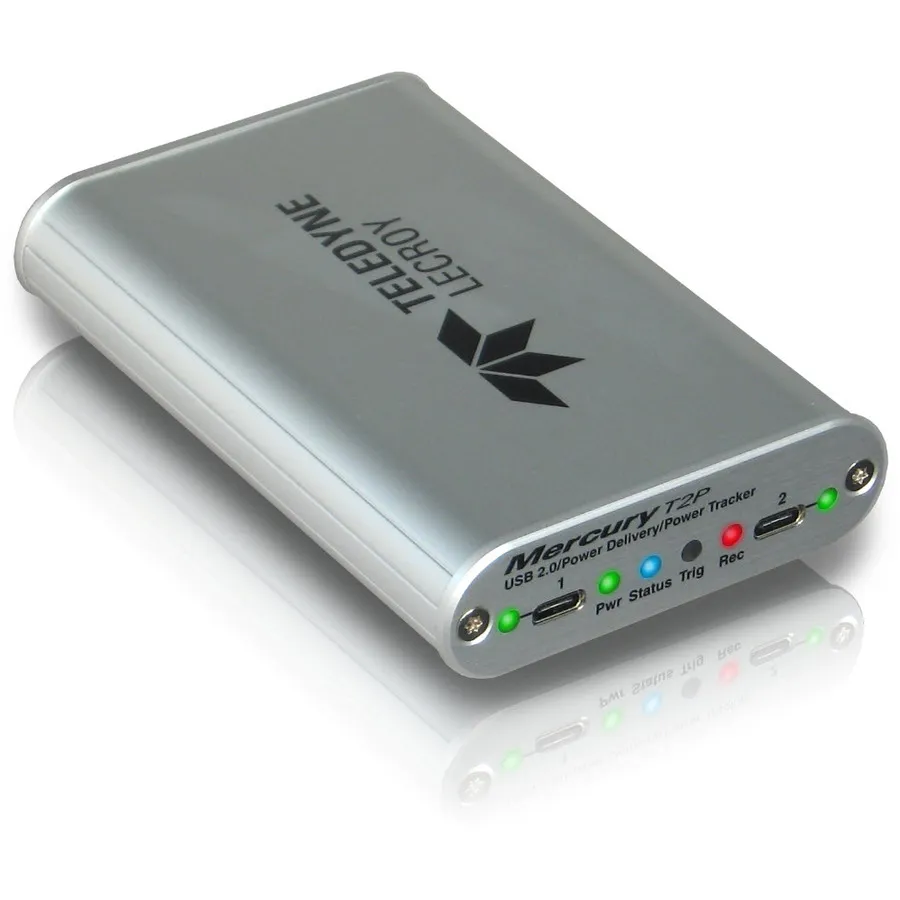

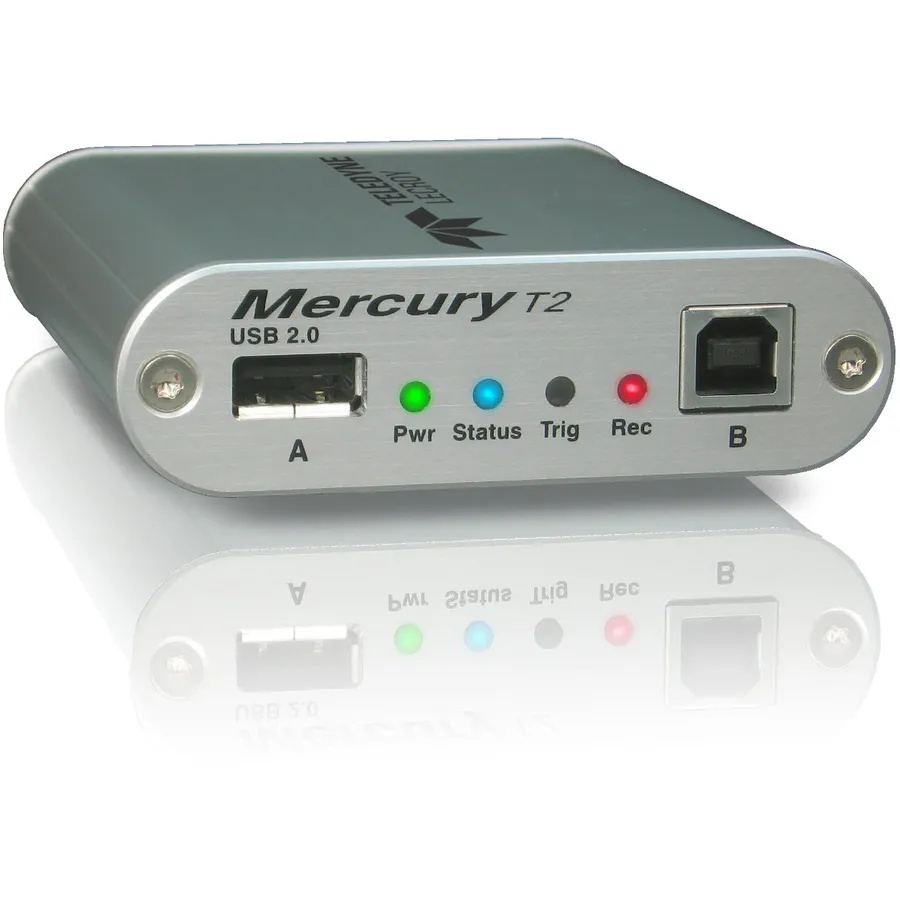

Teledyne LeCroy är den ledande leverantören av protokollanalysatorer och erbjuder omfattande lösningar för USB (inklusive USB 3.0 och USB Power Delivery), Bluetooth, PCIe och seriella gränssnitt genom deras Voyager, Advisor T3, Mercury T2 och NetDecoder produktlinjer. Deras analysatorer är vida använda i utvecklingsmiljöer för konsumentelektronik, fordonsindustri och telekommunikation där rigorös protokollnivåverifiering krävs.
