PC-baserade oscilloskop

PC-baserade oscilloskop är mätinstrument som ansluter till en standard-PC eller bärbar dator via USB eller andra gränssnitt, med hjälp av värdatorns display, bearbetningskraft och lagring för vågformsvisualisering och analys. Denna arkitektur ger höga samplingshastigheter, djupt vågformminne och avancerad analysmjukvara till betydligt lägre kostnad än motsvarande fristående bänkoscilloskop. Mäthårdvaran är vanligtvis en kompakt extern modul, medan PC:n kör dedikerad mjukvara som tillhandahåller ett fullständigt oscilloskopgränssnitt.

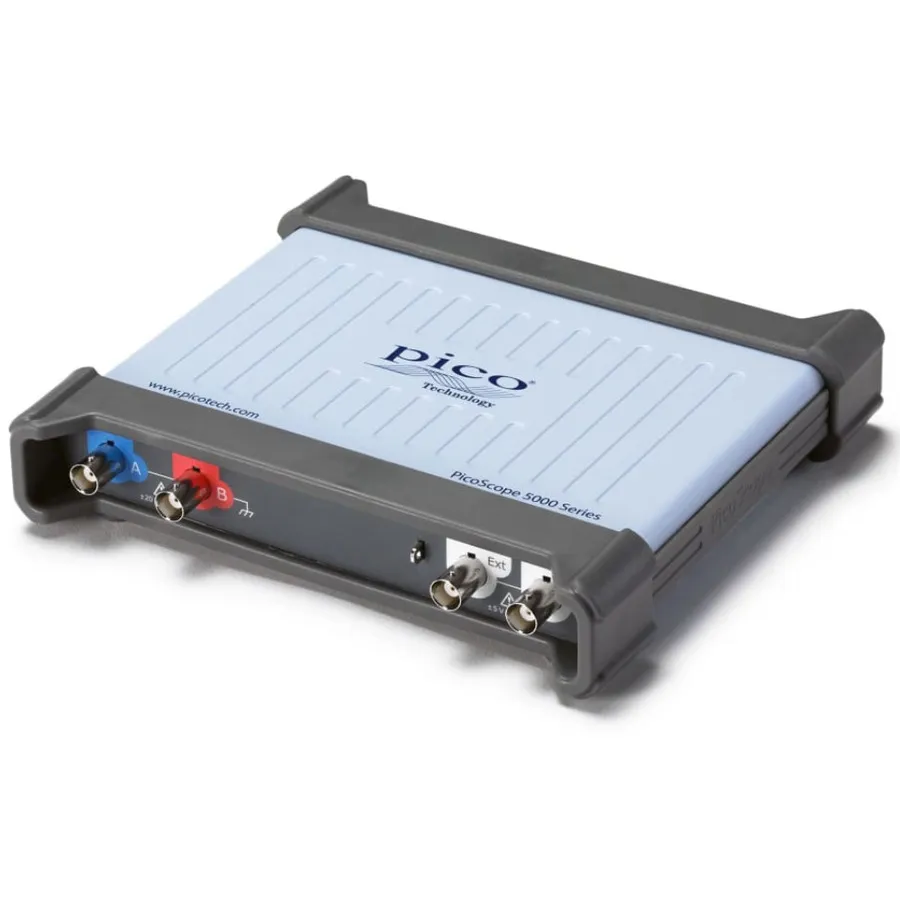

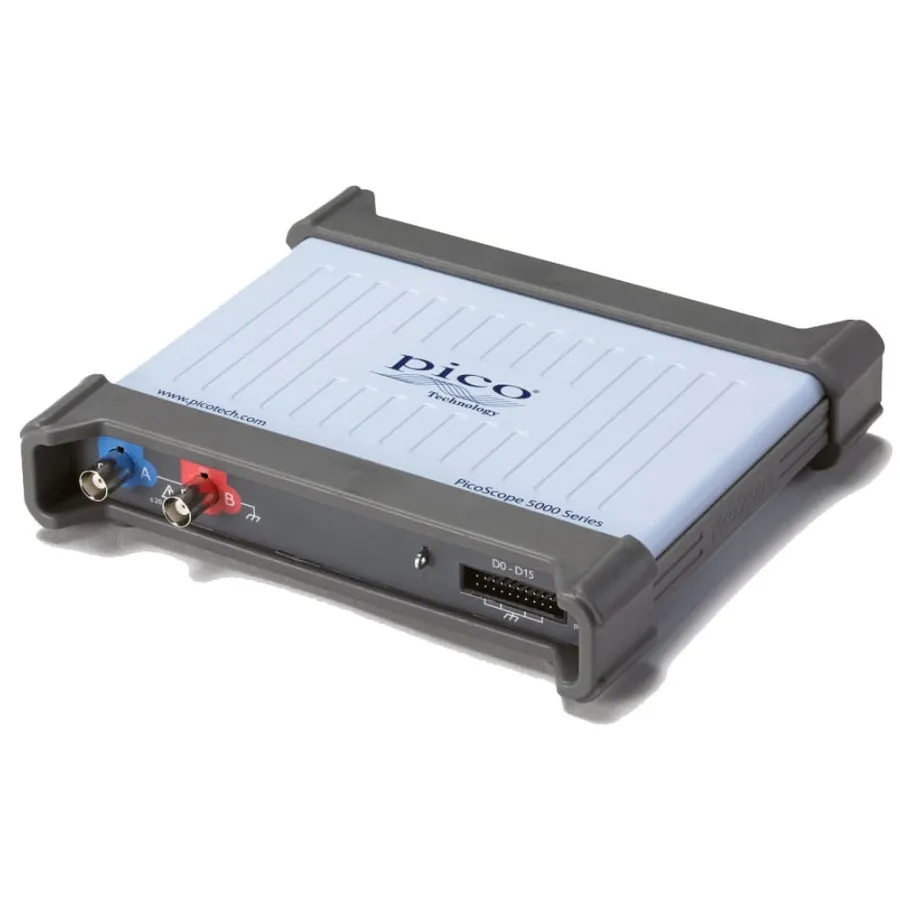

Pico Technology är den dominerande tillverkaren i denna kategori och erbjuder PicoScope-serien med bandbredder från 10 MHz till över 1 GHz och djupt fångstminne lämpat för inspelning av sällsynta eller intermittenta händelser. PC-oscilloskop är särskilt populära inom utbildning, R&D-prototyping, mjukvarudefinierade testmiljöer och tillämpningar där vågformsdata måste integreras direkt i PC-baserade analysverktyg såsom MATLAB eller LabVIEW.

Typiska tillämpningar

Universitet och utbildningslaboratorier: kostnadseffektiv oscilloskoptillgång för elektronikstudenter och forskare
R&D-prototyping: snabb signalinfångst integrerad med simulations- och analysmjukvara på samma PC
Långvarig händelseinspelning: inspelning av intermittenta fel under längre perioder med hjälp av PC-lagringskapacitet
Mjukvarudefinierade testsystem: integrera oscilloskopdata i automatiserade testramverk och skript
Inbäddad och IoT-utveckling: felsökning av mikrocontroller- och sensorgränssnitt på arbetsbänken
Ljud- och lågfrekvensanalys: mätning av signaler i ljudelektronik och akustiska mätsystem

Populära varumärken

Pico Technology leder PC-oscilloskopmarknaden med PicoScope-familjen, känd för djupt minne, höga vertikala upplösning och omfattande paketerad mjukvara. Digilent erbjuder PC-oscilloskop integrerade med FPGA-baserade utvecklingsplattformar. National Instruments (NI) tillhandahåller USB- och PXI-baserade oscilloskopmoduler utformade för automatiserade testmiljöer.
