Passiva sonder

Passiva oscilloskopsonder är de mest använda sonderna inom elektronisk test- och mätningsteknik. De består av ett resistiv-kapacitivt spänningsdividerförhållande — typiskt med 10:1 eller 100:1-dämpning — anslutet till en koaxialkabel som matar oscilloskopingången. Eftersom de inte innehåller aktiva komponenter är passiva sonder robusta, kostnadseffektiva och enkla att använda, vilket gör dem till standardutrustning för allmän bänkmätning och fälttjänstapplikationer.

Standardpassiva sonder är lämpliga för mätning av signaler upp till några hundra MHz och finns tillgängliga i ett brett spektrum av indatakapacitanser och spetskonfigurationer. Högspänningspassiva sonder, såsom Tektronix P6015A, utökar mätningsförmågan till kilovoltområdet för strömförsörjningssystem och högspänningselektronikapplikationer. Passiva sonder från Keysight, Tektronix, Fluke och Pico Technology finns tillgängliga över ett brett spektrum av bandbredder för att matcha specifika oscilloskopingångspecifikationer och mätkrav.

Typiska tillämpningar

Allmän bänkelektronik — mätning av signalnivåer, tidsförhållanden och vågformer under PCB-design, verifiering och reparation
Kraftelektronik och högspänningssystem — högspänningspassiva sonder för säker mätning av likriktarutgångar, transformatorsekundärer och växelrichterräler
Fälttjänst och underhåll — bärbara passiva sonder för felsökning av industriella kontrollpaneler, motorkontroller och byggautomationssystem
Utbildningslaboratorier — standardpassiva sonder för undervisning av oscilloskopfundamenten på universitet och tekniska utbildningsmiljöer
Reparation av konsument- och industrielektronik — diagnostisering av ljud-, video-, kraft- och kommunikationskretsar på typiska signalnivåer

Populära märken

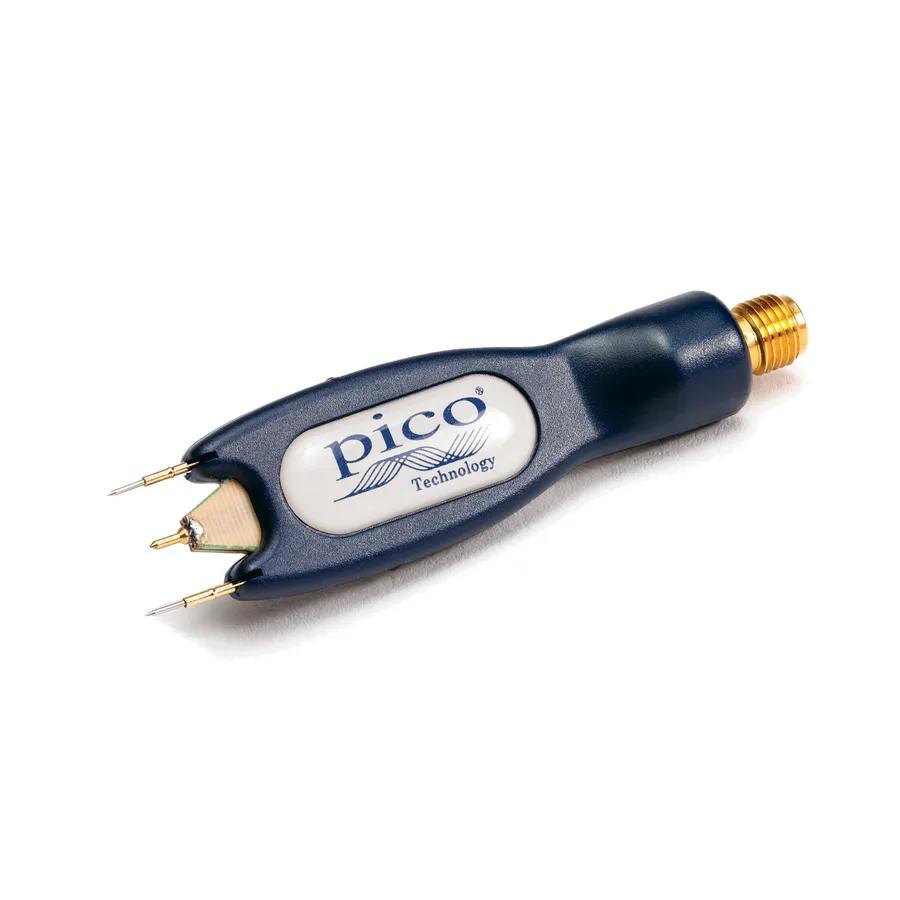

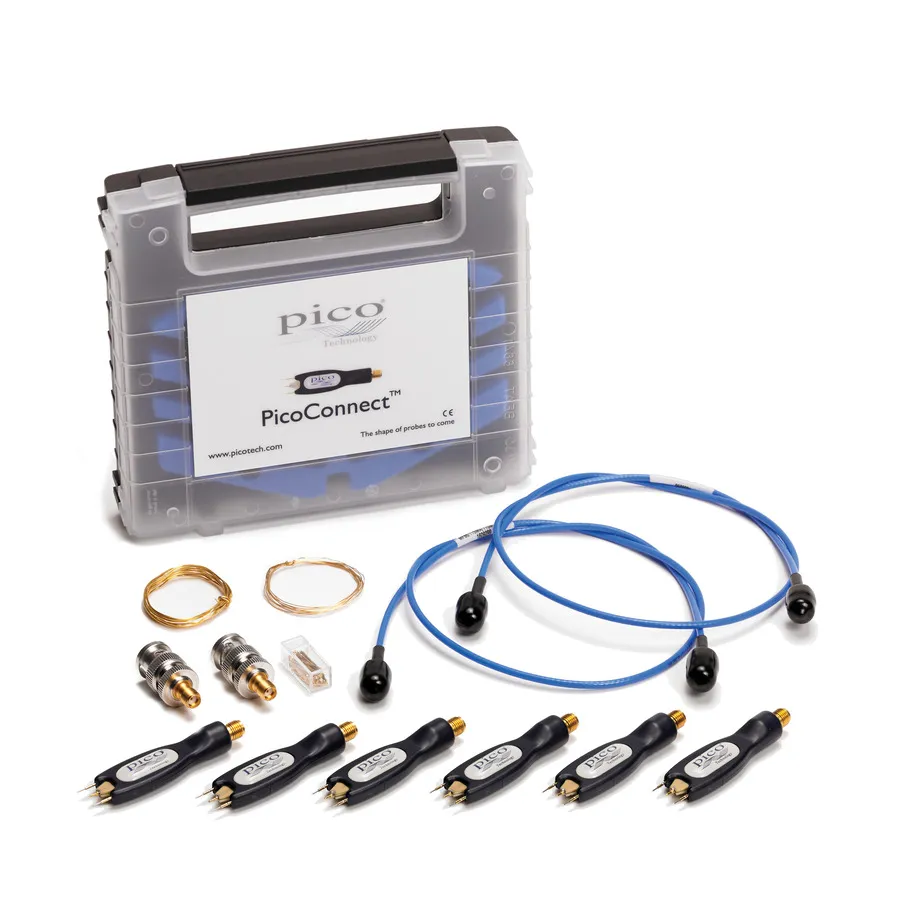

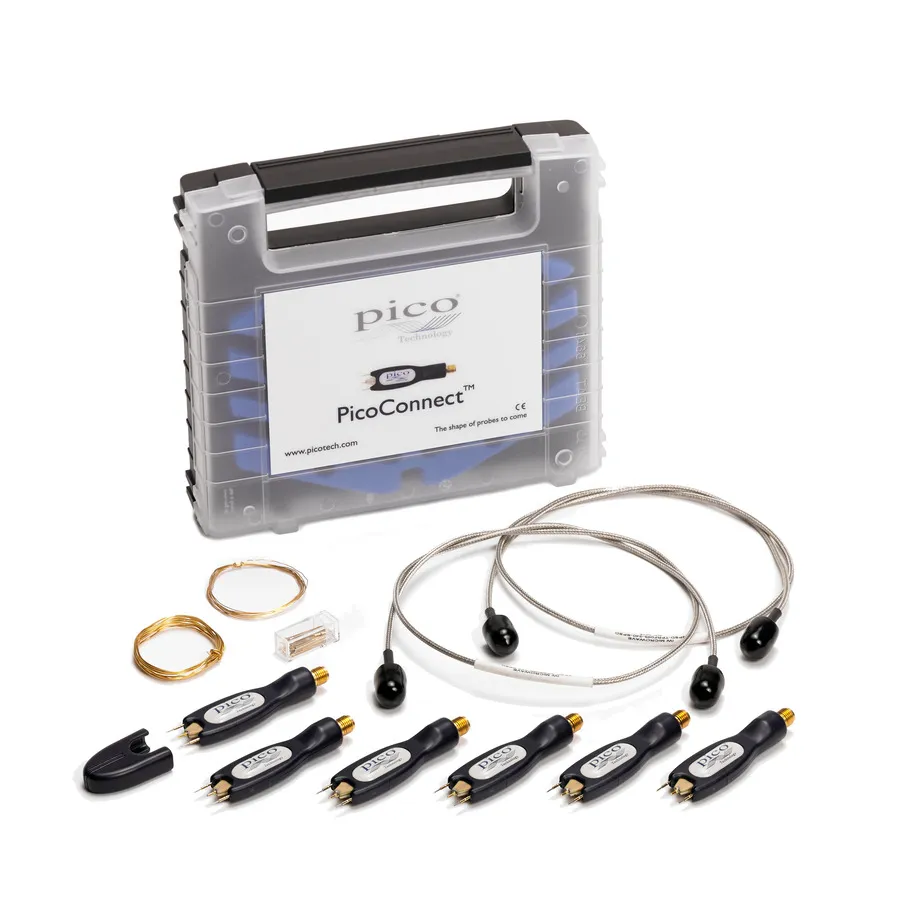

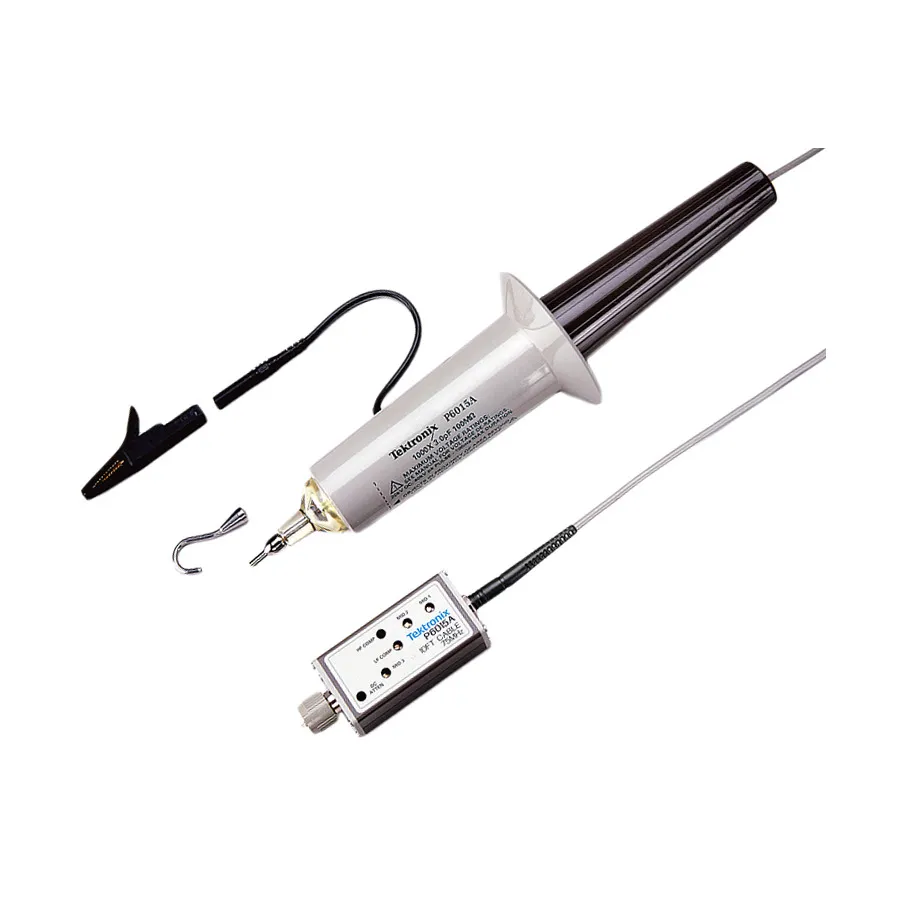

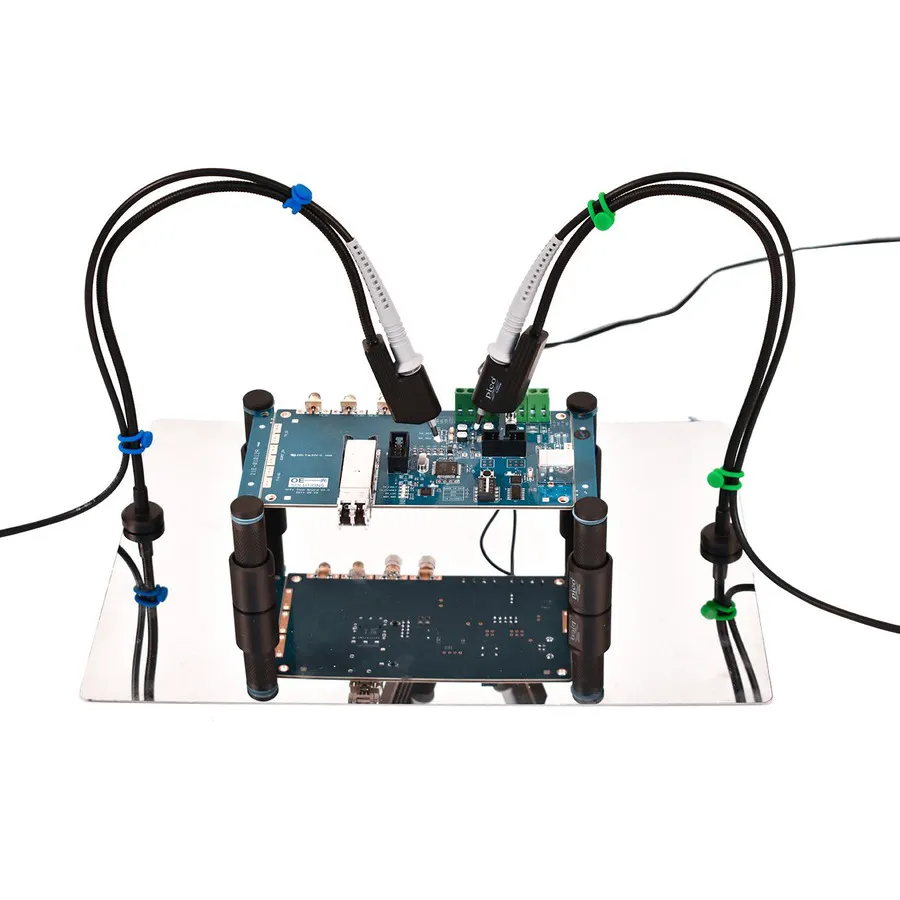

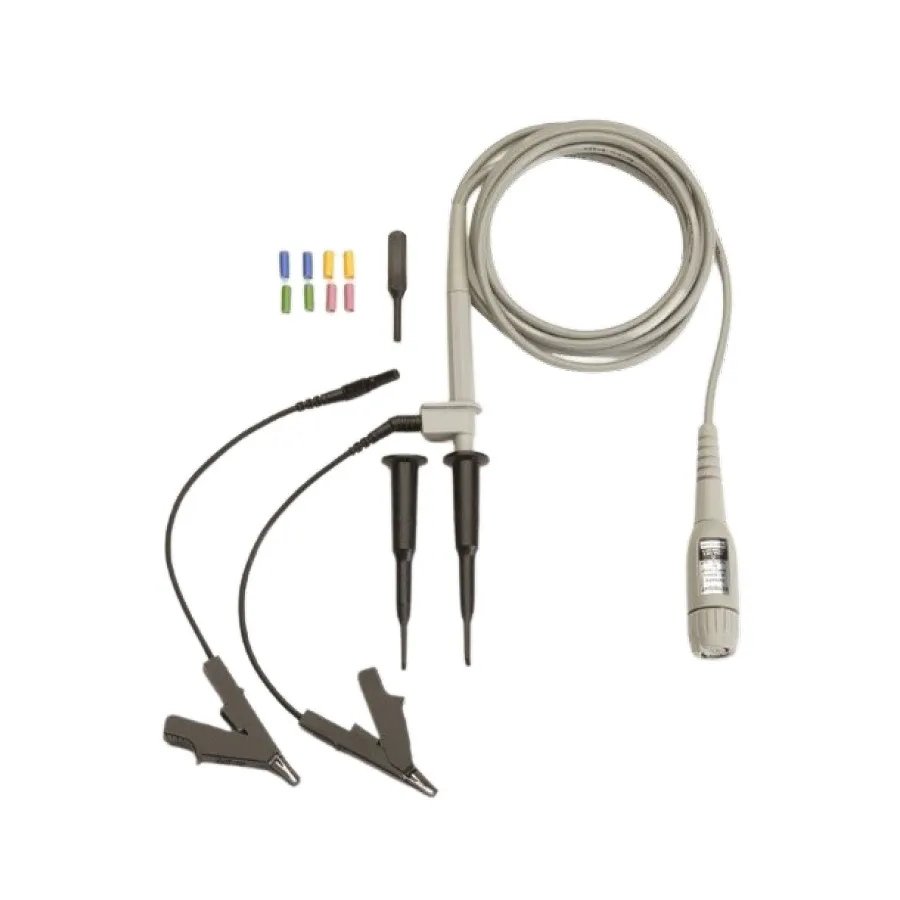

Tektronix P6015A är en allmänt använd högspänningspassiv sond betygsatt för mätningar upp till 20 kV toppar. Keysights N7007A erbjuder 400 MHz bandbredd för allmänna tillämpningar. Pico Technologys Pico Connect-serien täcker passiva sondbehov för PicoScope-instrument över standard- och högre-bandbreddskrav. Fluke erbjuder passiva strömtångor lämpade för fältmätningsapplikationer.
