Logiksonder och kablar

Logiksonder och kablar är oscilloskoptillbehör som ansluter digitala signaler till blandade signaloscilloskops (MSO) ingångar, vilket möjliggör samtidig inspelning av analoga och digitala kanaler på en enda tidsbas. Till skillnad från analoga sonder fångar logiksonder signaler vid definierade logiska trösklar och renderar dem som tidskorrelerade digitala vågformer som visas tillsammans med analoga kanaler. Detta tillåter ingenjörer att korrelera fysiskt analogt beteende — såsom strömrälbrus eller klockjitter — med digital bussaktivitet, vilket gör logiksonder oumbärliga för utveckling av inbäddade system och felsökning av digitala kretsar.

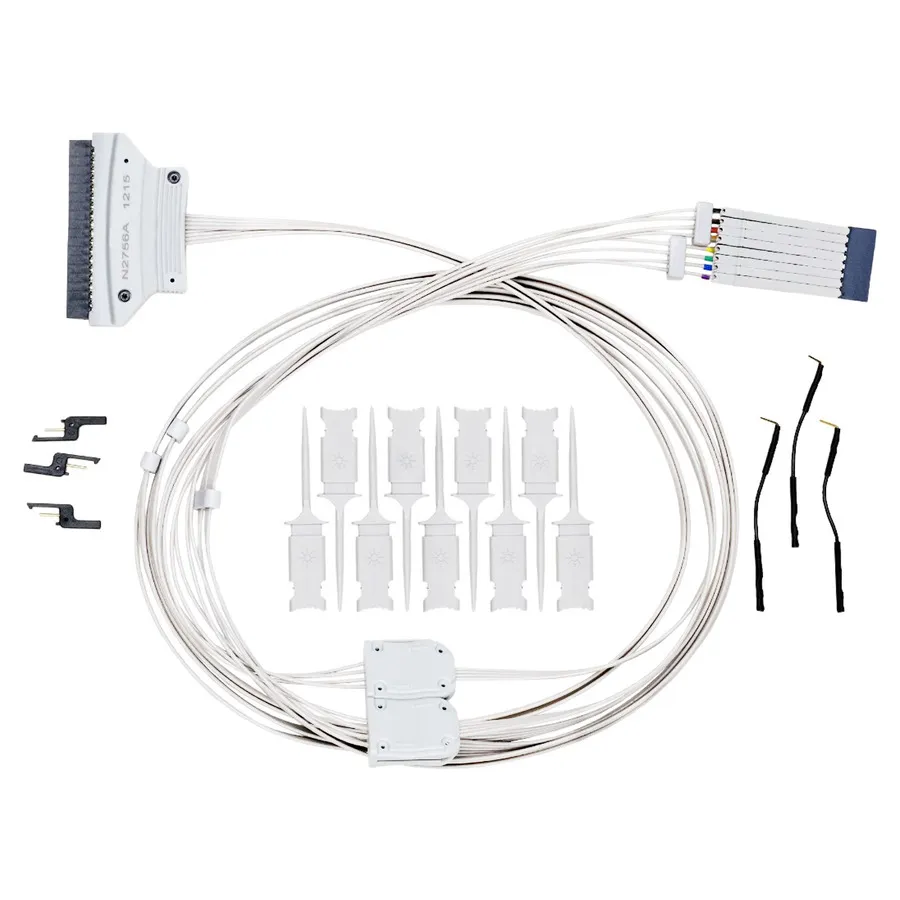

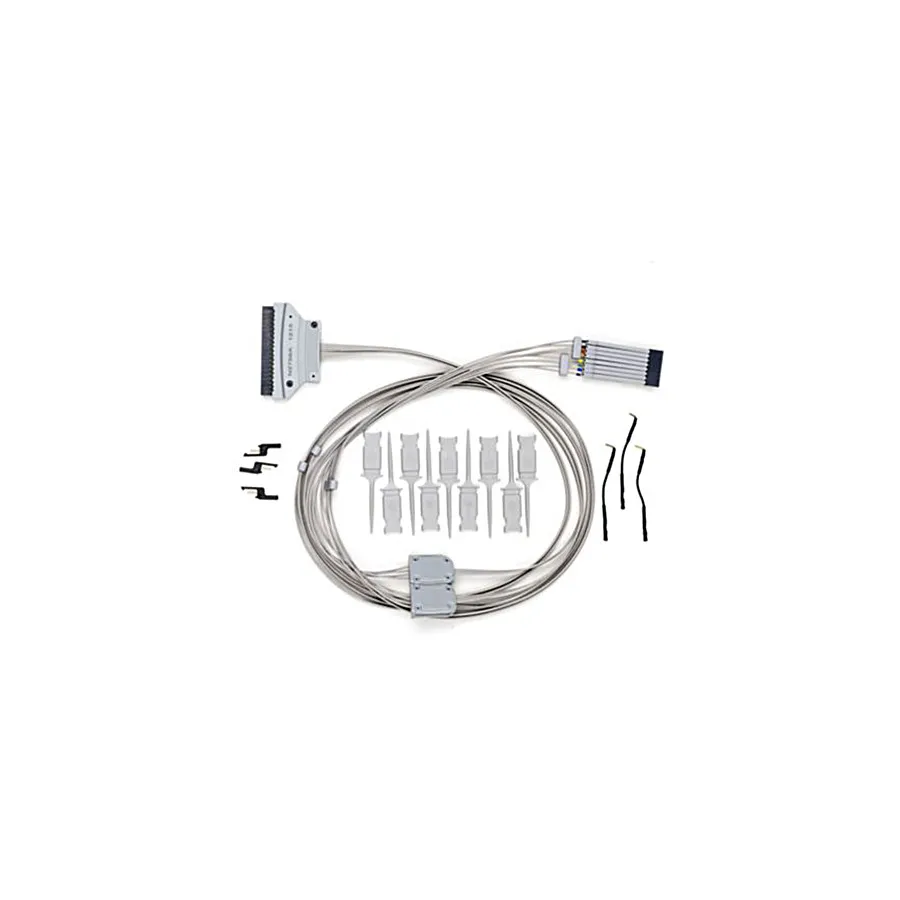

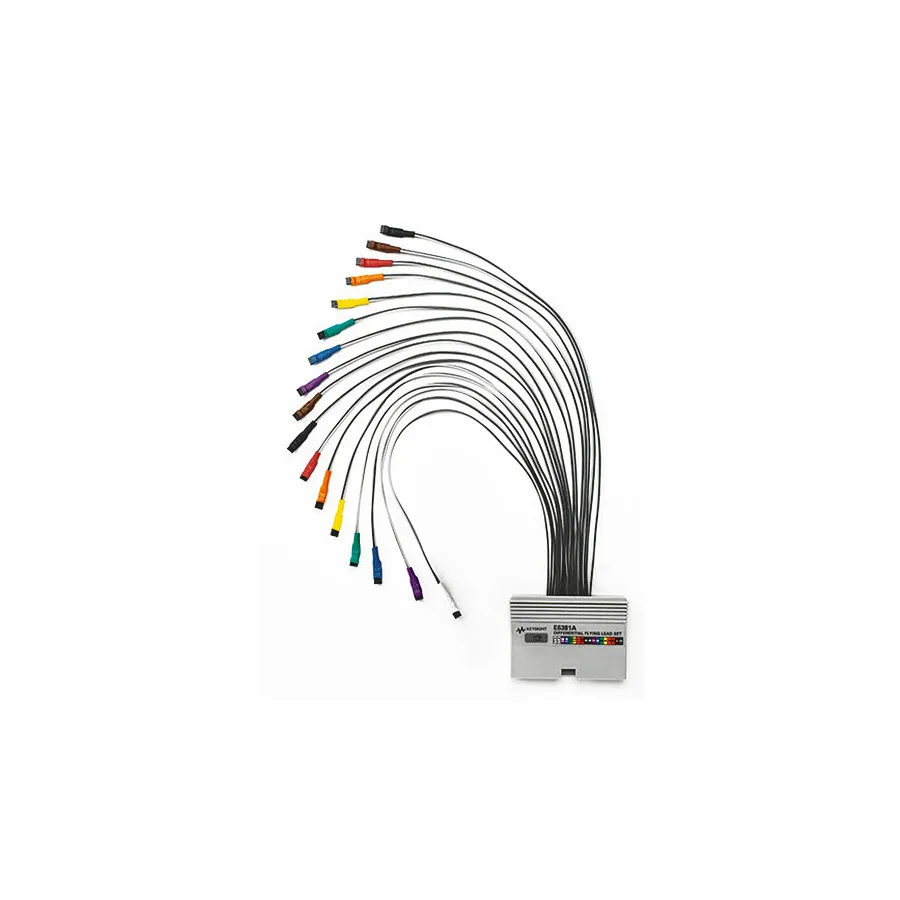

Logiktillbehör omfattar vanligt flerkanaliga flygledningar, Mictor-kontakter och logiksondehuvuden som fästs vid IC-pinnar, testpunkter eller korthhuvudfält. MSO-uppgraderingskit från Keysight, såsom DSOX2MSO och DSOXPERFMSO, omvandlar kompatibla InfiniiVision-oscilloskop till fullständiga blandade signaloscilloskop med upp till 16 digitala kanaler. GW Instek DS2-16LA-modulen tillhandahåller motsvarande kapacitet för deras DS2000-serieoscilloskop till ett tillgängligt prisläge.

Typiska tillämpningar

Felsökning av inbäddad mjukvara — korrelation av digitala bustillstånd med analogt strömrälbeteende och klacksignaler under mjukvaran körning
Dekodning av seriell protokoll — fångst och avkodning av SPI, I2C, UART, CAN, LIN och andra digitala bustransaktioner för protokollanalys
FPGA och CPLD-utveckling — probning av interna logiksignaler och verifiering av tillståndsmaskinövergångar i komplexa digitala konstruktioner
PCB bring-up och maskinvaruvalidering — samtidig övervakning av flera digitala kontroll- och dataledningar under ny maskinvaruuppstart
Tidsanalys — mätning av uppsättnings- och håll-tider, utbredningsförseningar och glitch-detektion på digitala logiggränssnitt

Populära märken

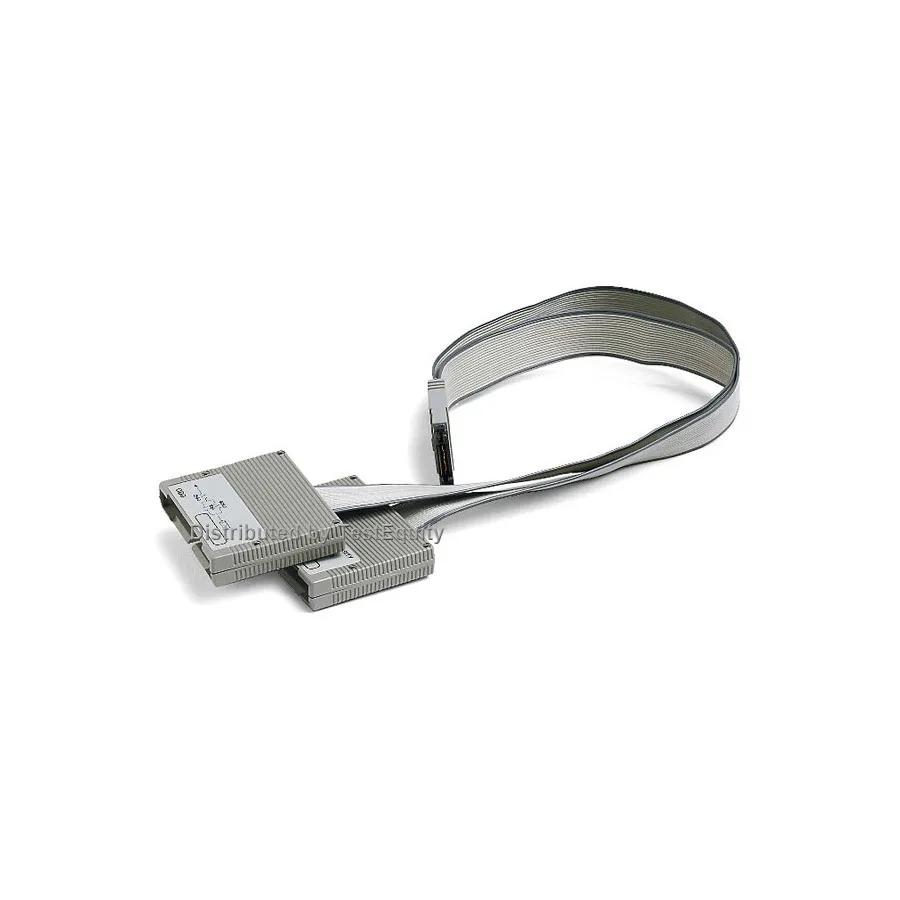

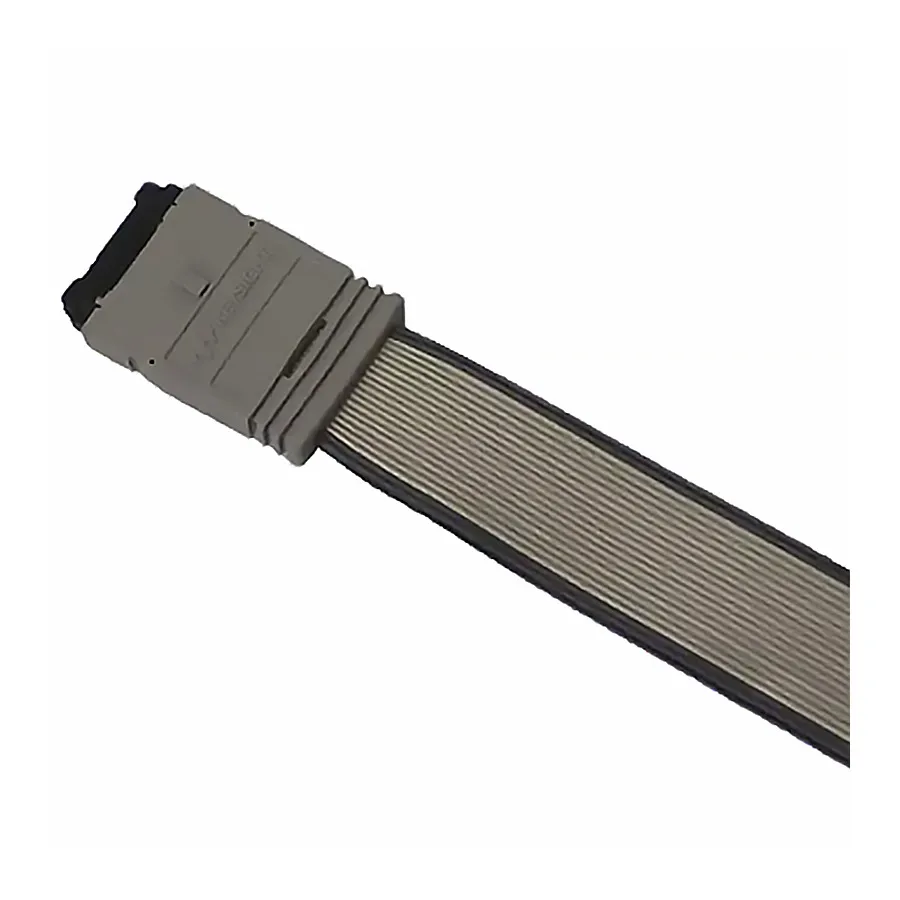

Keysight erbjuder MSO-uppgraderingskit och logiksondtillbehör för deras InfiniiVision-serie, inklusive Mictor-sondehuvuden för högdensitetsförbindningar och flygledningsuppsättningar för allmän digital probning. GW Instek tillhandahåller DS2-16LA 16-kanalig logiksondermodul för deras bänkoscilloskop, vilket möjliggör kostnadseffektiv blandad signalmätning utan ett separat logiksonderinstrument.
