LCR-mätare

LCR-mätare är precisionsmätinstrument utformade för att mäta tre grundläggande passiva elektriska egenskaper: induktans (L), kapacitans (C) och resistans (R). Genom att applicera en AC-testsignal vid en definierad frekvens och analysera enhetens svar bestäms impedans och härledda parametrar inklusive ESR (ekvivalent serieresistans), Q-faktor, D (förlusttangent) och fasvinkel. LCR-mätare är väsentliga för karakterisering av passiva komponenter — motstånd, kondensatorer, induktorer, transformatorer och ferritkemar — under realistiska driftförhållanden.

Instrumenten sträcker sig från bärbara handhålna enheter för verkstadsbruk till högprisions bänkmodeller som täcker frekvenser från sub-hertz till flera megahertz. Avancerade modeller innehåller inbyggda DC-förspänningskällor för testning av komponenter under märkvillkor, adapterkompensation för att eliminera ledimpedansfel och sorteringsutgångar för automatiserad sortering. Komponenttestadaptrar och SMD-sonder utökar deras användbarhet för automatiserad produktionslinjestestning.

Typiska tillämpningar

Inkommande komponentkontroll och varuinleveransverifiering inom elektroniktillverkning
Karakterisering och sortering av passiva SMD-komponenter på automatiserade produktionslinjer
Karakterisering av transformatorer och induktorer inom kraftelektronik-R&D
Filterdesign och verifiering av resonanta kretsar inom telekommunikationsteknik
Felanalys och kvalitetskontroll av kondensatorer, ferritkemar och magnetiska kärnor
Utvärdering av piezoelektriska element och MEMS-enheter för medicin- och bilindustrin

Populära märken

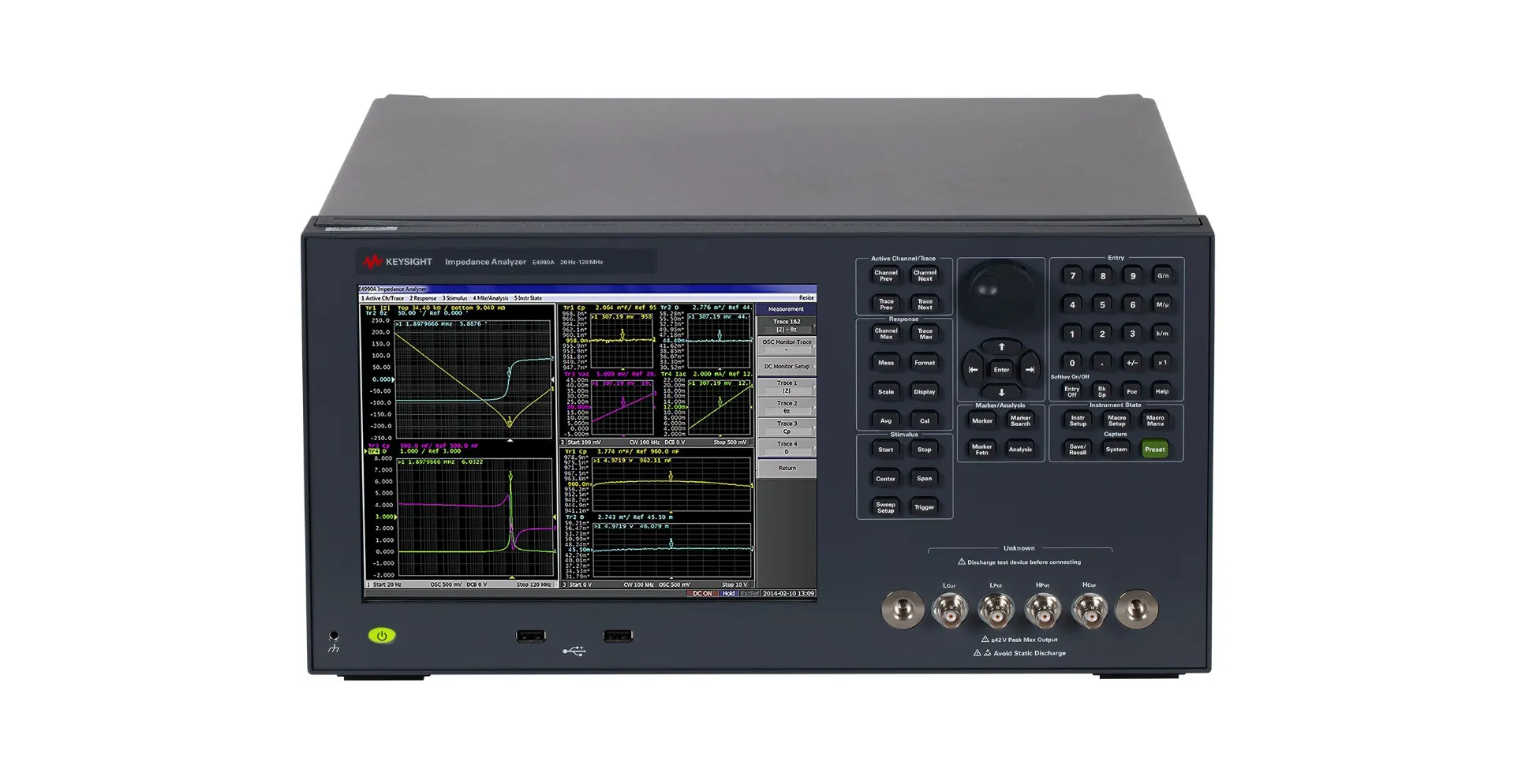

Keysight Technologies erbjuder en omfattande portfölj från bänkmodells LCR-mätare till högprisions impedansanalysatorer, med ett brett utbud av dedikerade testadaptrar för SMD och genomgångskomponenter. Hioki tillverkar snabba och exakta instrument som är allmänt använt inom asiatisk elektroniktillverkning. Wayne Kerr specialiserar sig på högfrekvent och högspänningskomponentkaraktärisering.
