Riktakopplare

Riktakopplare är passiva fyraportiga RF- och mikrovågskomponenter som samplar en del av en signal som färdas i en specifik riktning längs en transmissionsledning. De gör det möjligt för ingenjörer att övervaka framåt- och reflekterad effekt samtidigt utan att avbryta huvudsignalvägen. Med typiska kopplarvärden på 6 dB till 30 dB möjliggör riktakopplare effektmätning, signalövervakning och reflekterad effektdetektering över frekvenser från några MHz till tiotals GHz. RF-riktningsbroar utökar denna förmåga till bredbandiga impedansmätningsapplikationer.

Koaxiala riktakopplare är väsentliga verktyg i vektornätverksanalysator (VNA) frontändar, sändaretestning, antennmatningssystem och signalfördelningsnätverk. De tillämpas i stor utsträckning inom telekommunikationsstationstestning, flyg- och försvaradarsy stem, effektförstärkarekarakterisering och produktions-RF-verifiering. Modeller såsom Keysight 87300B koaxial kopplare och Bird 4801-100 linjesektion representerar precision passiva komponenter som används i professionella RF-testmiljöer inom ett brett spektrum av industrier.

Typiska tillämpningar

Framåt- och reflekterad effektövervakning i sändare och förstärkartestinställningar
Signalsampling för spektrumanalys utan att bryta huvudtransmissionssökvägen
Återförlusts- och VSWR-mätning vid antenner och transmissionsledningtestning
VNA-framdelsignalseparering för exakta S-parametermätningar
Effektutjämning och automatisk förstärkningsregleringsloops i RF-signalgeneratorer

Populära märken

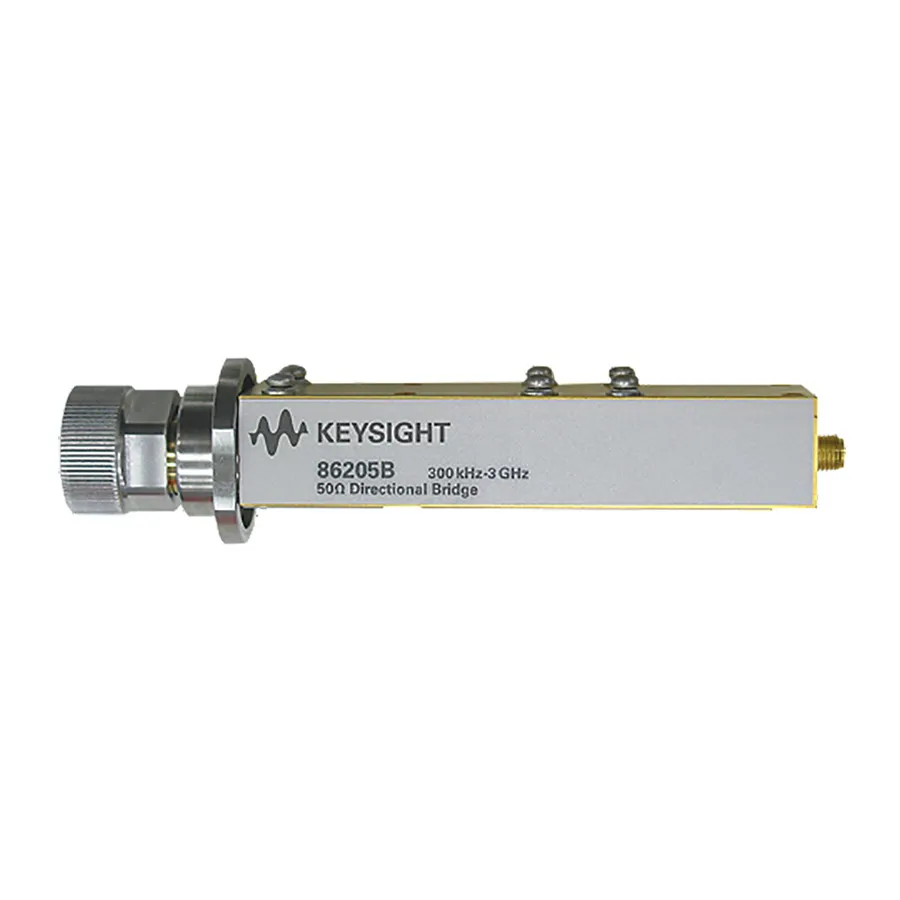

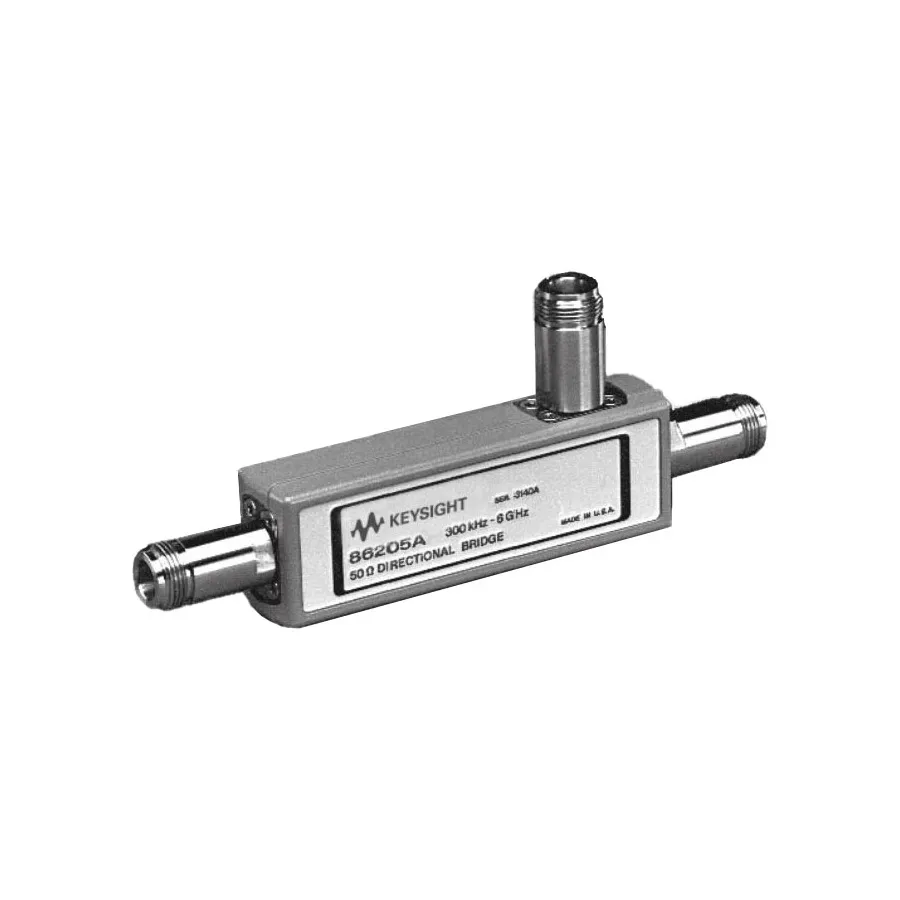

Keysight Technologies erbjuder ett urval av koaxiala riktakopplare och RF-riktningsbroar, inklusive 86205A/B-serien och 87300B, som täcker frekvenser från DC genom mikrovågsbanden med höga direktionalitet och låga insättningsförluster. Bird Technologies specialiserar sig på högeffekts riktakopplare såsom 4801-100-serien, som används i stor utsträckning i sändaretestning och rundradiosändningsverifiering. Båda företagen tillhandahåller komponenter lämpade för laboratoriemätning och produktionslinjers RF-testning.
