Strömtångor

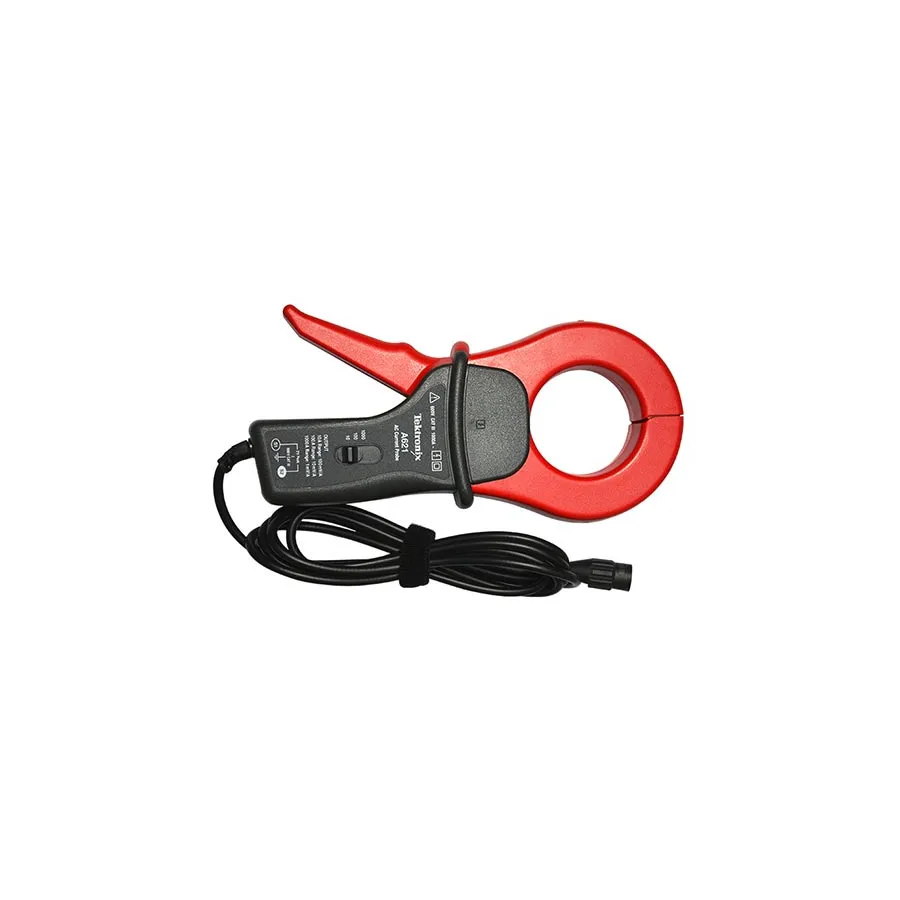

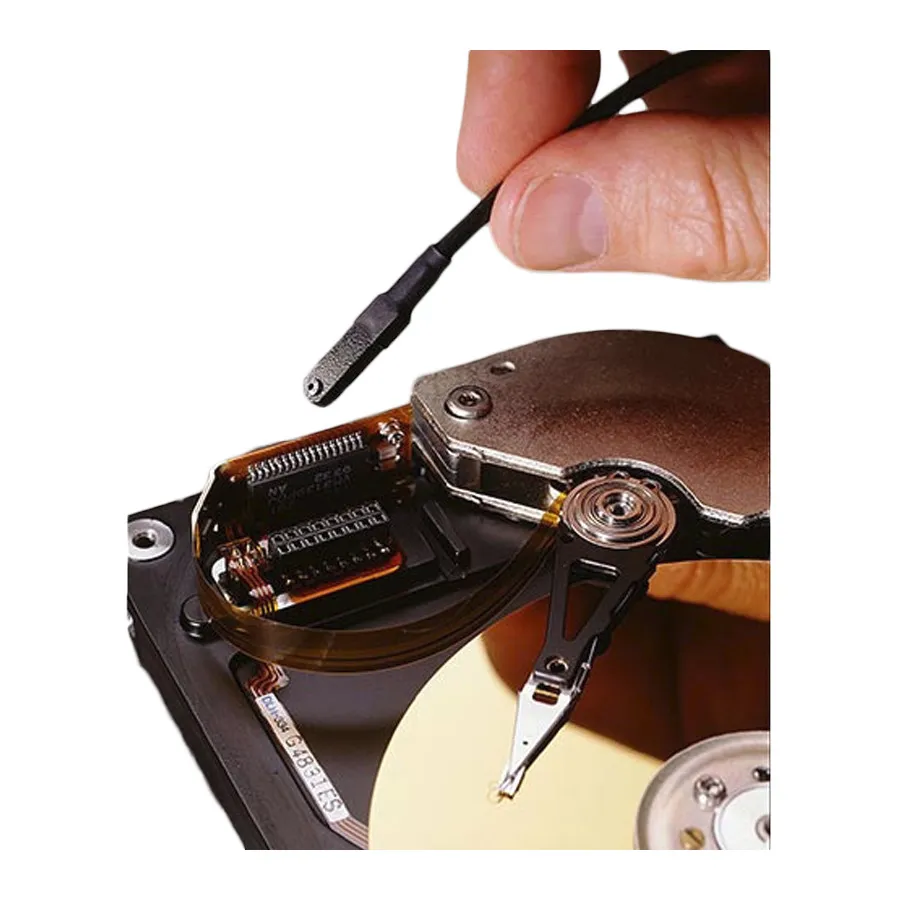

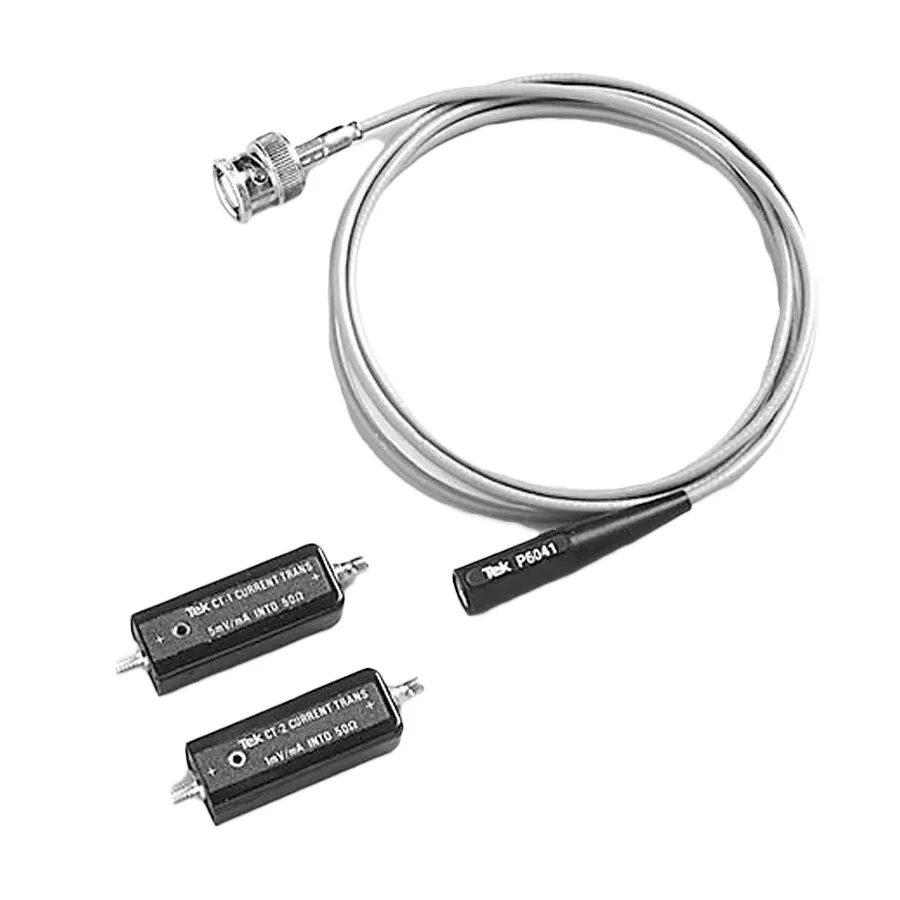

Strömtångor är oscilloskoptillbehör som möjliggör icke-invasiv mätning av AC- och DC-strömvågformer genom att kläma runt en ledare utan att bryta kretsen. De omvandlar ström som flödar genom en ledare till en proportionell spänningssignal som läses av oscilloskopet, vilket tillåter ingenjörer att visualisera strömvågformer, mäta stigtider och analysera transienta fenomen tillsammans med spänningskanaler. Till skillnad från shuntmotstånd introducerar strömtångor ingen insättningsimpedans och orsakar ingen störning på den krets som testas.

Strömtångor används ofta inom kraftelektronik, elmotortestning, fordonselektronik och industriell styrning. Bredbandsmodeller från Hioki och Keysight stöder bandbredder från DC upp till hundratals MHz, vilket möjliggör korrekt fångst av snabba kopplingstransitioner i omvandlare och växelriktare. De används också vanligt tillsammans med spänningssonder för momentan effektmätning och energieffektivitetsanalys i F&U och konformitetstestning.

Typiska tillämpningar

Analys av switchade strömförsörjningar och DC-DC-omvandlare — mätning av induktorströmrippel och switchnods-strömvågformer för effektivitetsoptimering
Testning av motorkretsar — övervakning av fasnströmmar och detektion av överlastshändelser i trefas-växelrichtarsystem
Fordon- och EV-system — analys av inrushströmar i batterihanteringssystem, inbyggda laddare och DC-snabbladningskretsar
Elkvalitetsanalys — fångst av övertoninnehål och förvrängning i AC-växelströmmar i industri- och energitillämpningar
EMC-mätning — karakterisering av ledda gemensamt läge och differentiellt läge strömunderskrifter på strömledningar

Populära märken

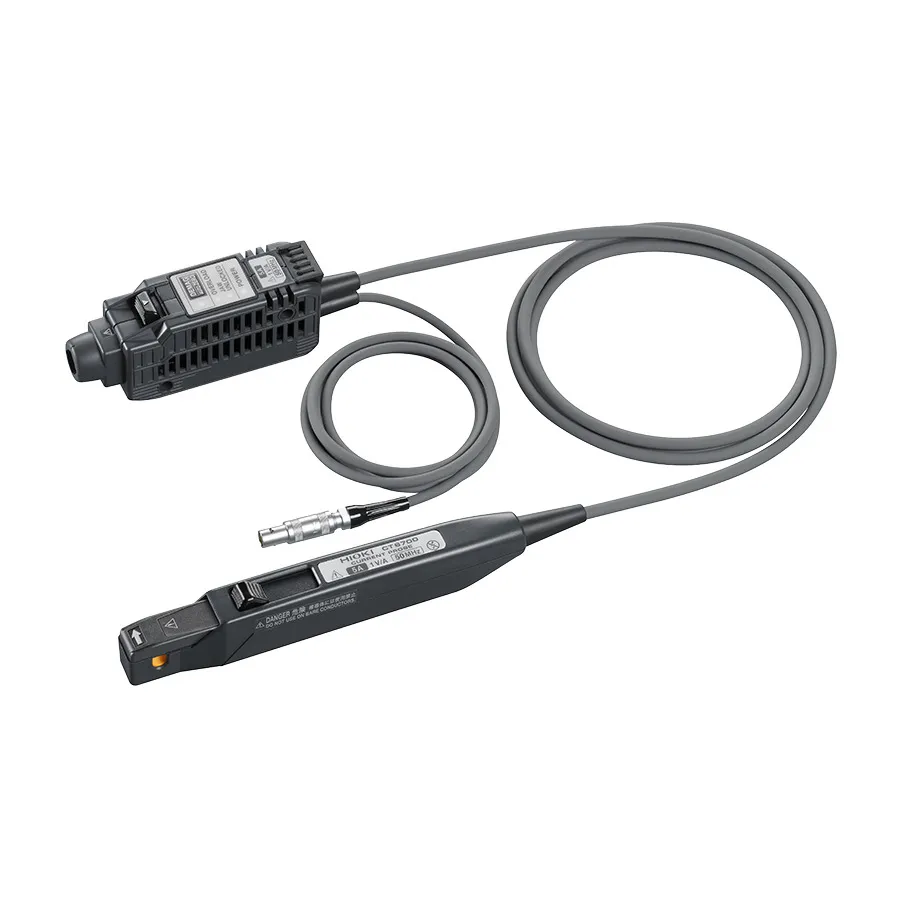

Hiokis 3273–3276-serien bredbandsströmtångor täcker ett brett frekvensomfång lämpat för kraftelektronik och högfrekvensvexelrichtartestning. Keysight erbjuder strömtångor kompatibla med deras InfiniiVision- och Infiniium-oscilloskopplattformar, inklusive DMM-kompatibla modeller för dubbelfunktionsmätkonfigurationer.
