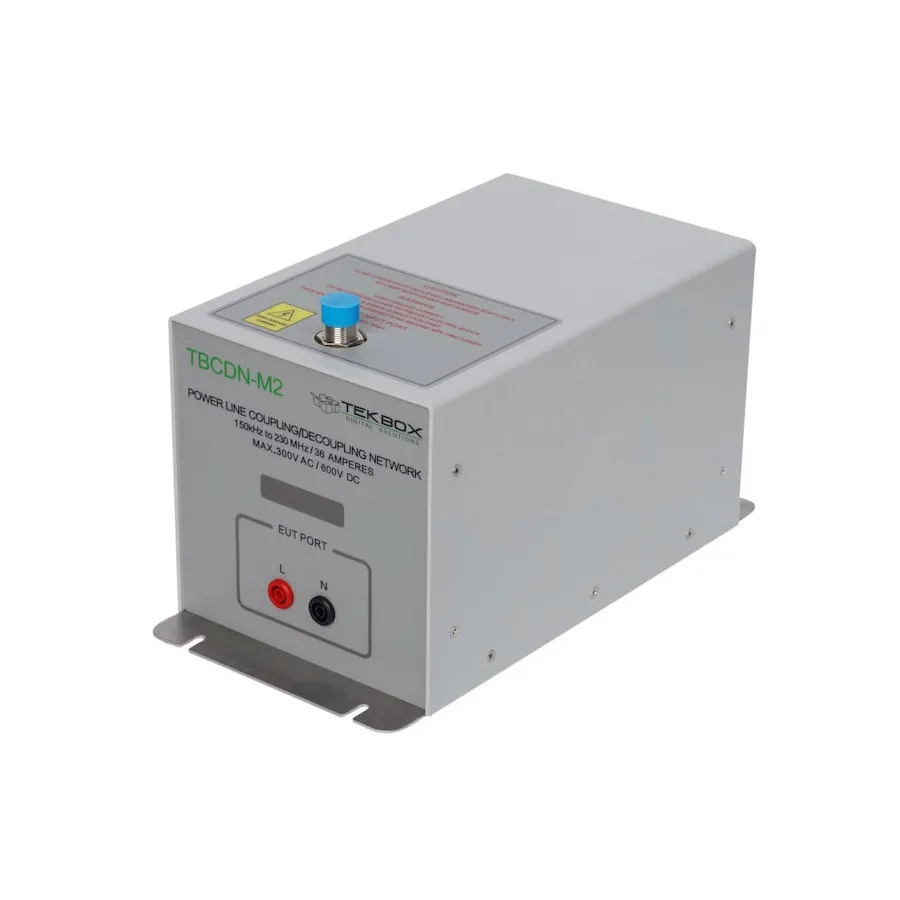

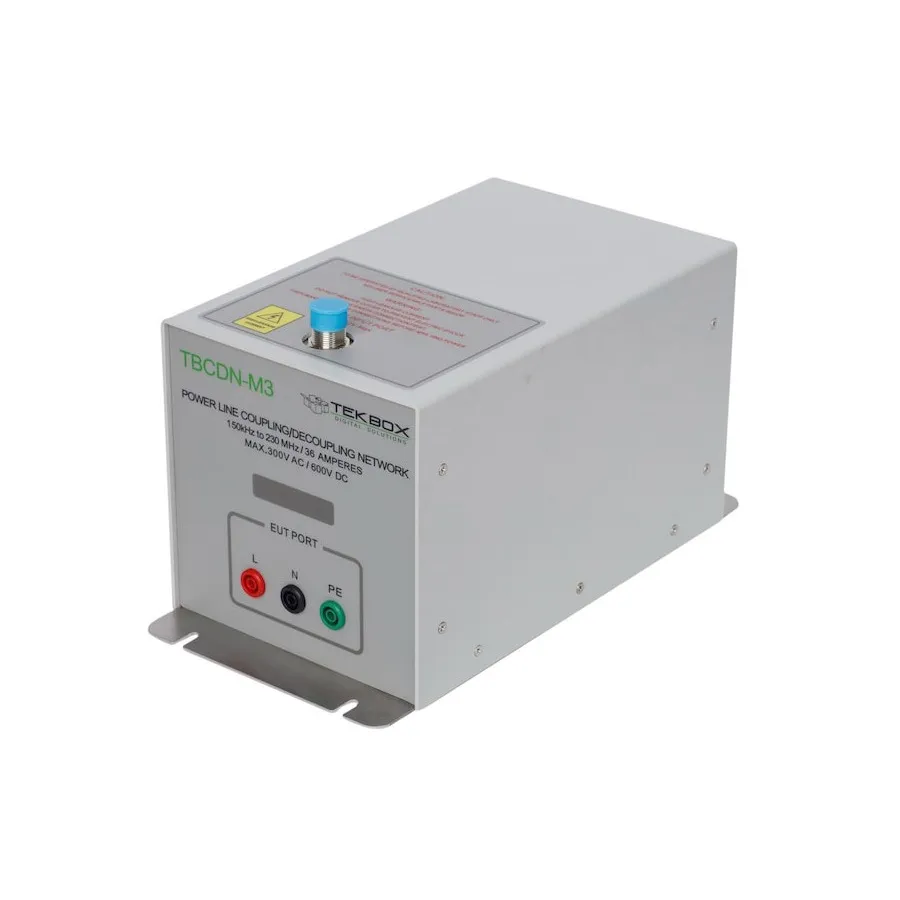

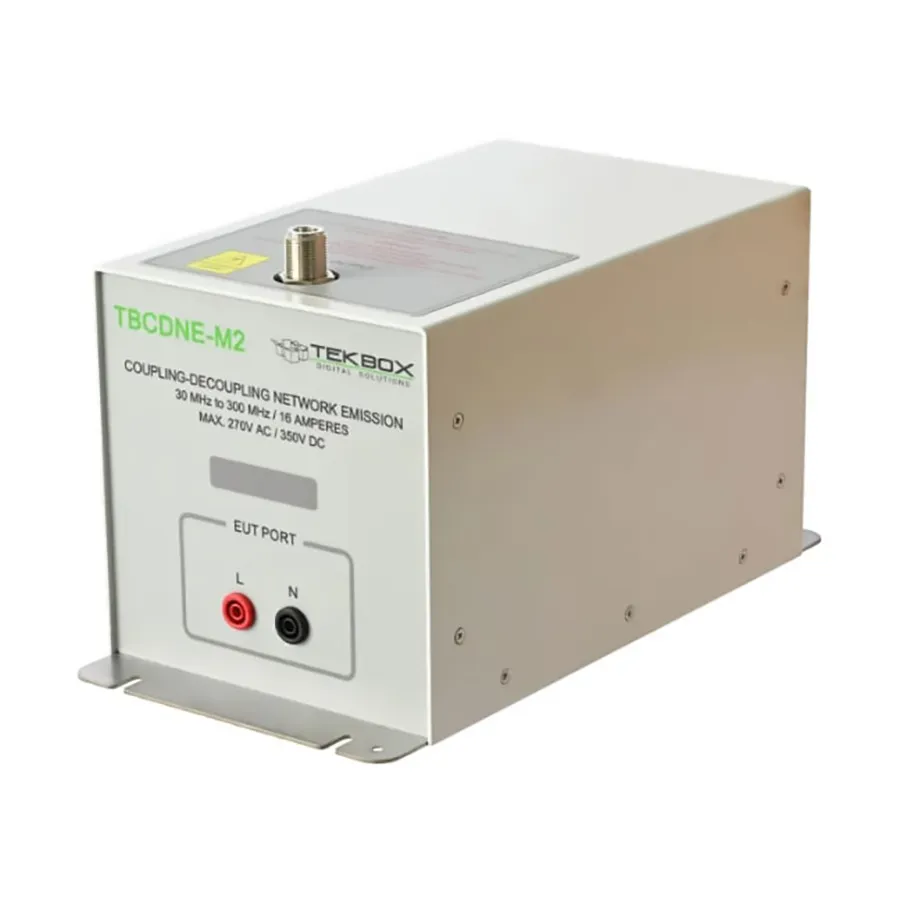

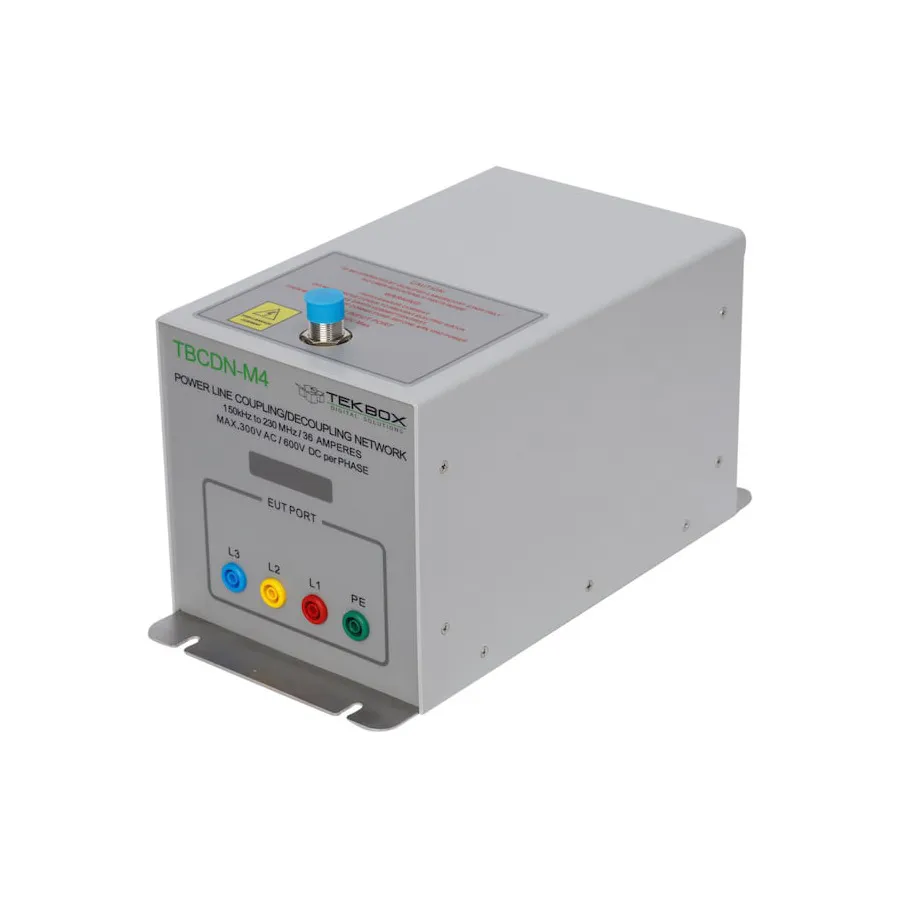

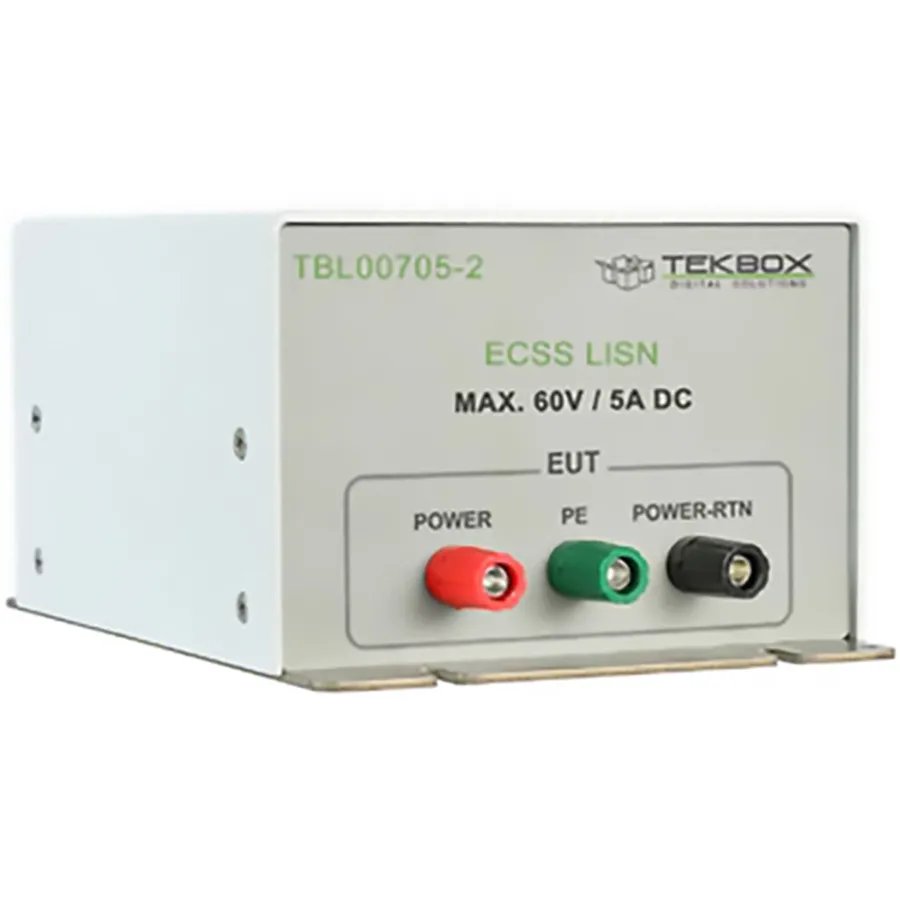

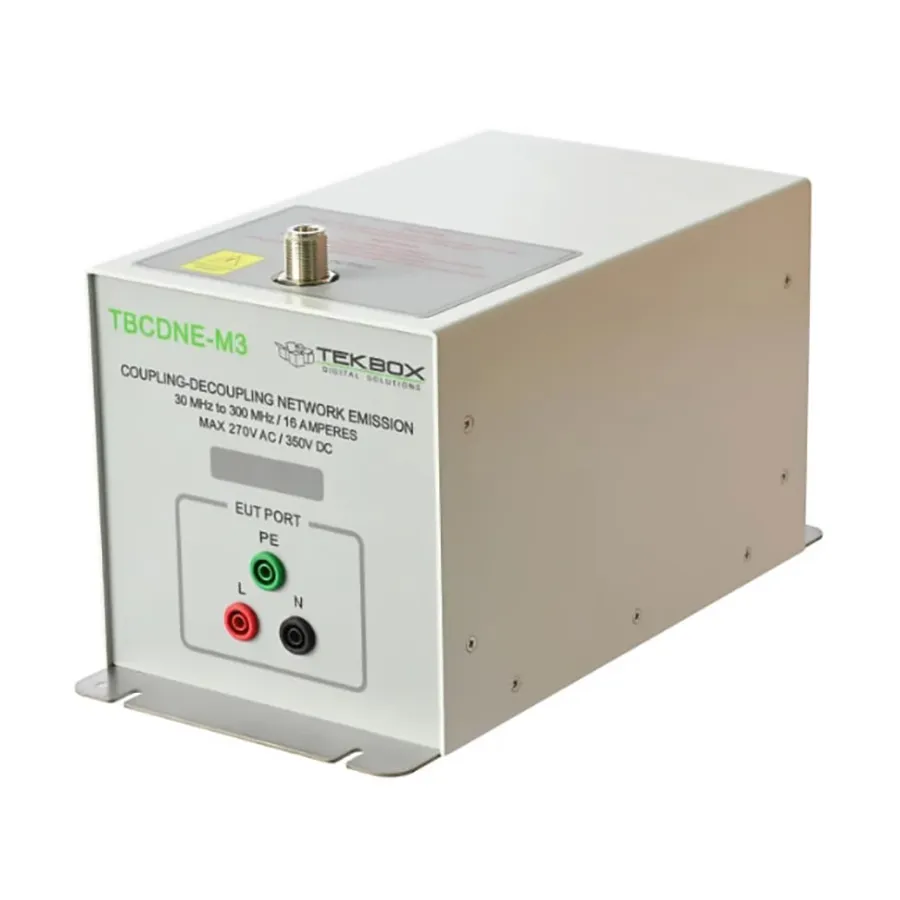

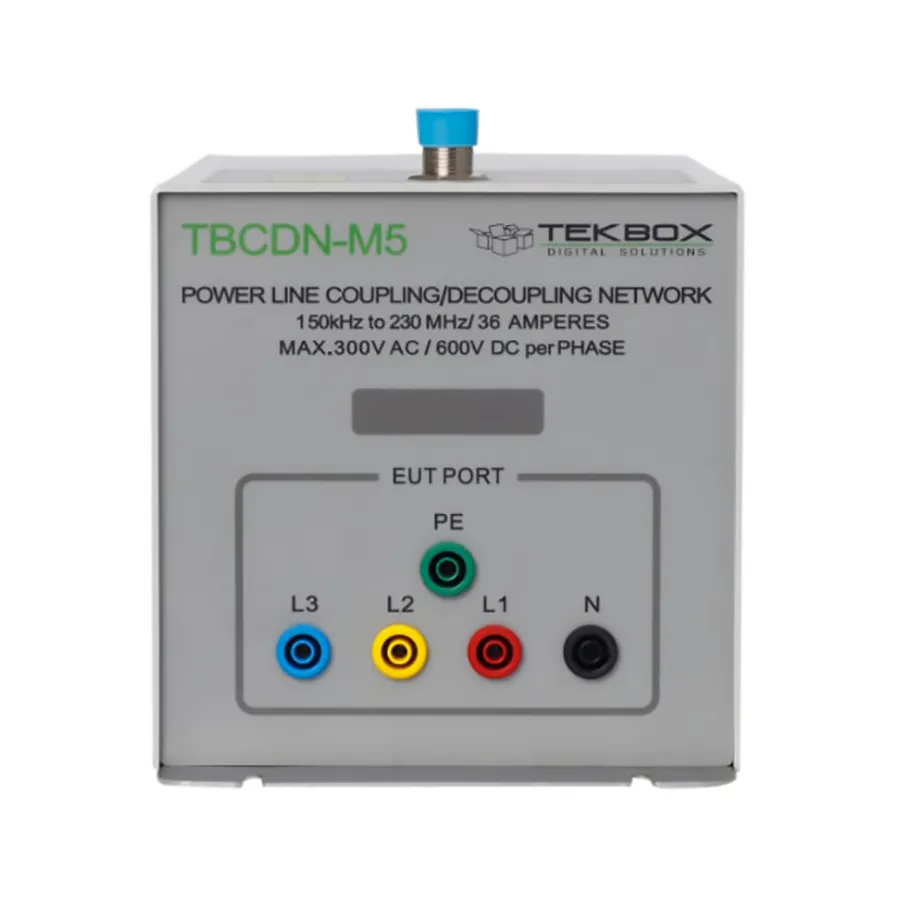

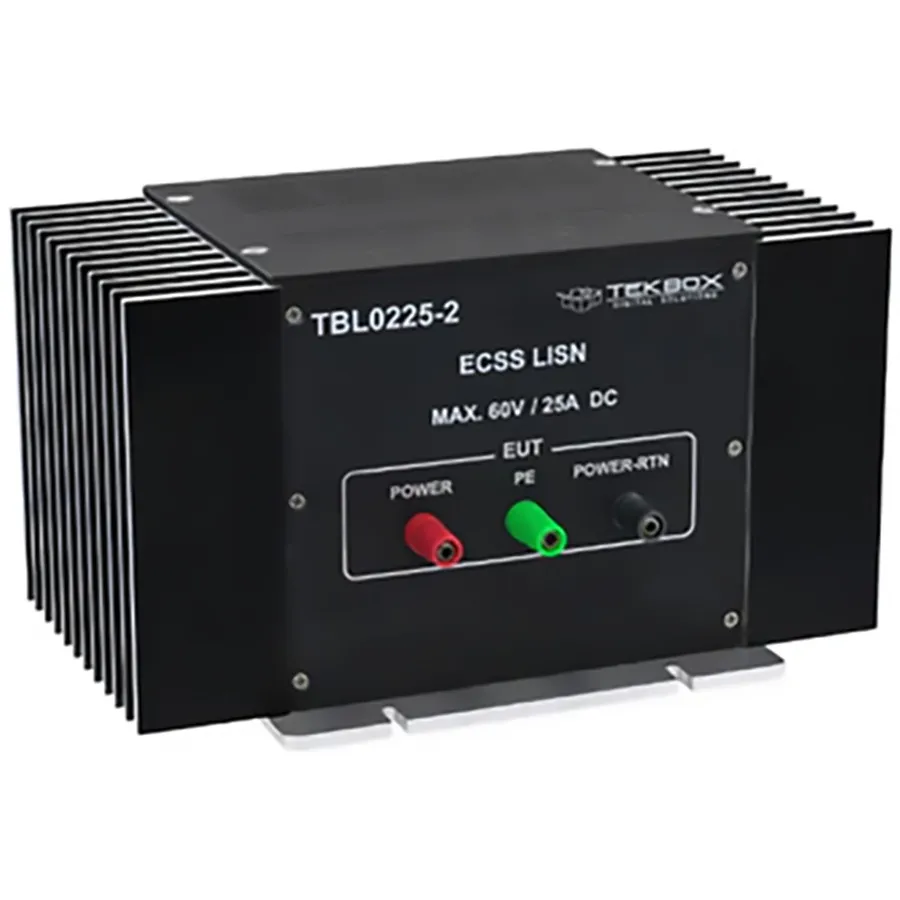

Kopplingsnettverk och LISN

Kopplingsnettverk och Line Impedance Stabilization Networks (LISN) är väsentliga tillbehör för elektromagnetisk kompatibilitetstestning (EMC). En LISN — även kallad Artificial Mains Network (AMN) — tillhandahåller en definierad RF-impedans vid strömförsörjningsporten på testmaterialet (EUT), isolerar EUT från störningar i försörjningsnätet och extraherar ledd RF-utsläpp för mätning enligt CISPR 16-1-2. Coupling Decoupling Networks (CDN) fyller en kompletterande roll vid ledningsburet immunitetstestning enligt IEC 61000-4-6: de injicerar RF-testsignaler på signal-, styrnings- och strömledningar samtidigt som testenergin hindras från att nå tillhörande utrustning.

Dessa enheter är grundläggande i både ackrediterade testlaboratorier och interna pre-compliance-laboratorier för att demonstrera överensstämmelse med lagstiftningsramar som CE-märkning (EN 55032, EN 55011), FCC Part 15 och militär MIL-STD-461. De används rutinmässigt inom elektroniktillverkning, telekommunikation, fordonsindustri, industriell automation och medicintekniska industrier.

Typiska tillämpningar

Ledningsburet RF-utsläpp på enfas- och trefas växelström enligt CISPR 22, CISPR 32 och EN 55032
Ledningsburet immunitetstestning på signal- och styrledningar enligt IEC 61000-4-6 med CDN
Pre-compliance EMC-testning i F&U- och produktutvecklingslaboratorier
Fordonsbunden EMC-testning på 12 V och 24 V DC-ledningar enligt CISPR 25 och ISO 7637
Militär och rymdfartsteknik ledningsburet susceptibilitetstestning enligt MIL-STD-461F/G och DO-160

Populära märken

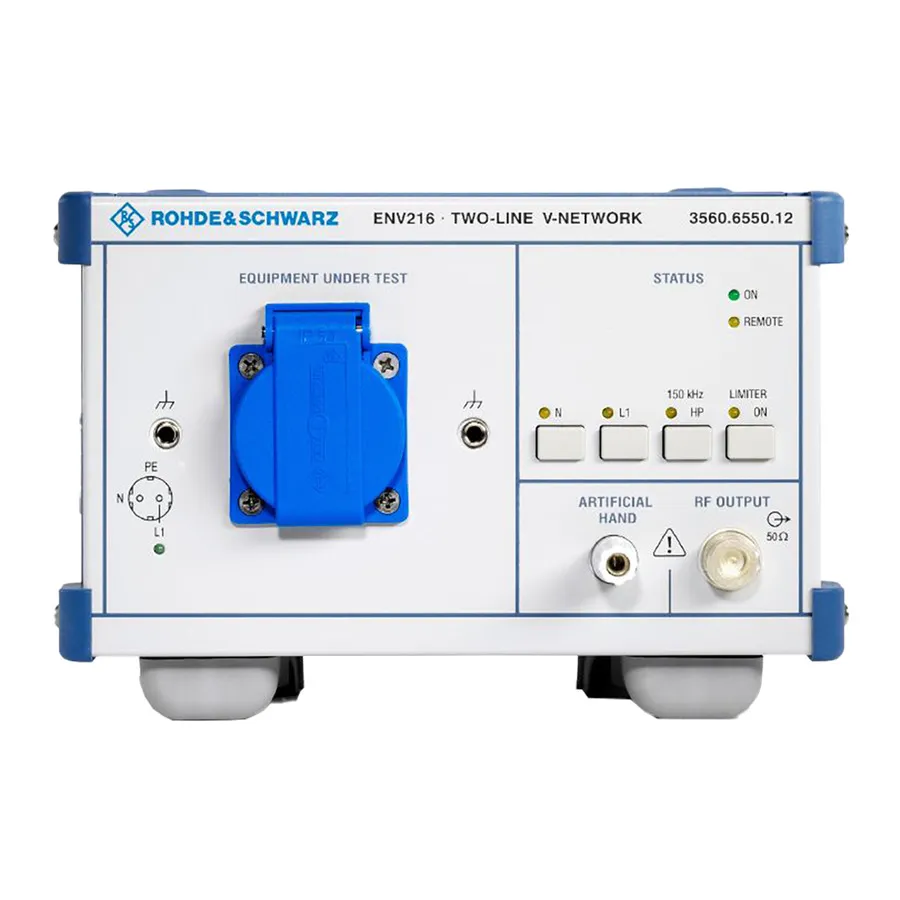

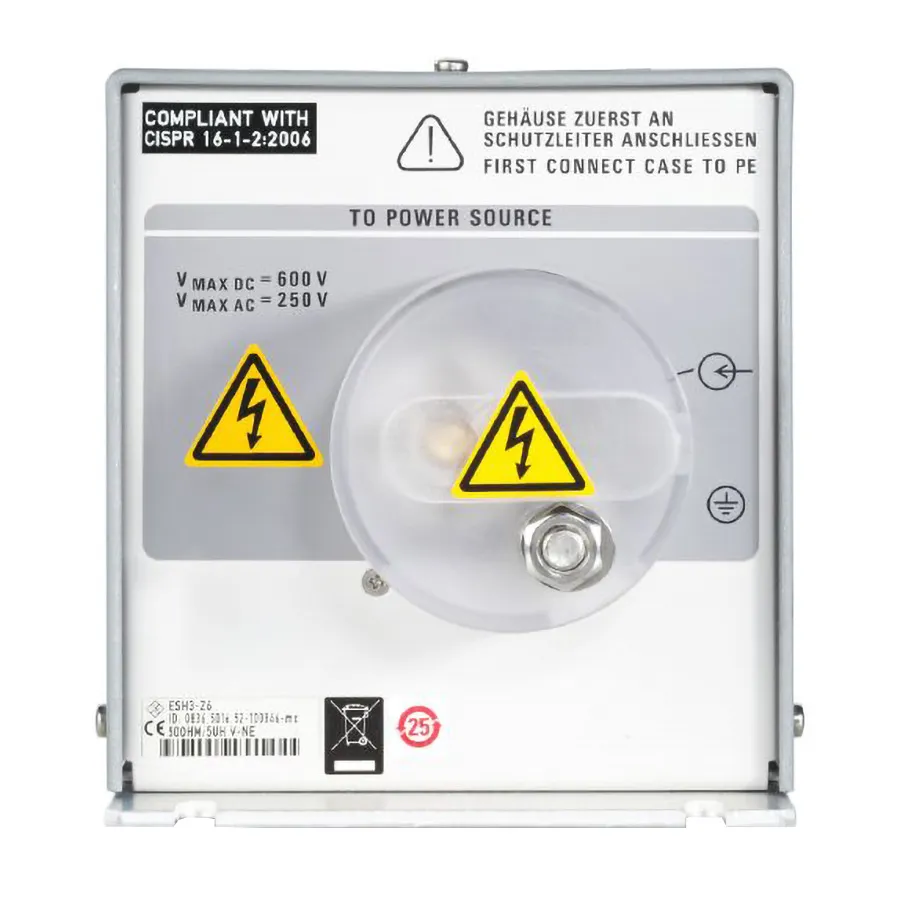

Rohde & Schwarz tillverkar precisions-V-nätverk och AMN som är allmänt distribuerade i ackrediterade EMC-testfaciliteter. Com-Power erbjuder ett brett utbud av CDN och LISN som täcker enfas-, flerfas- och telekommunikationsporthkonfigurationer. Andra anmärkningsvärda tillverkare inkluderar Schwarzbeck, EM Test och Fischer Custom Communications.

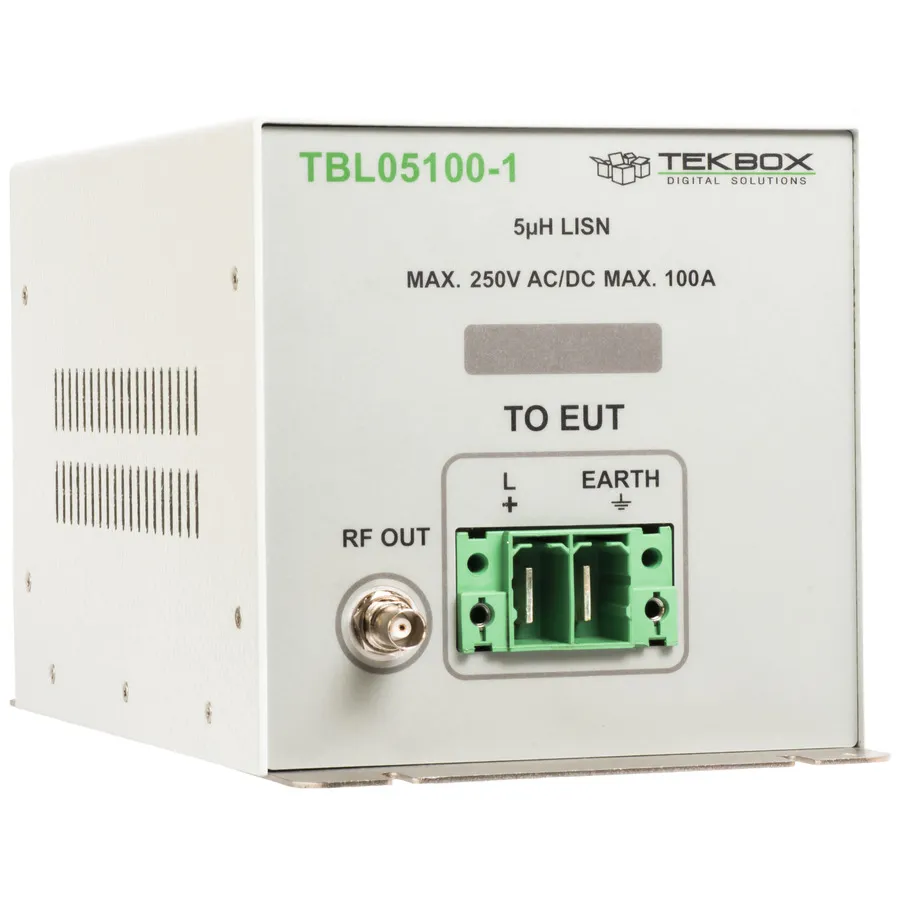

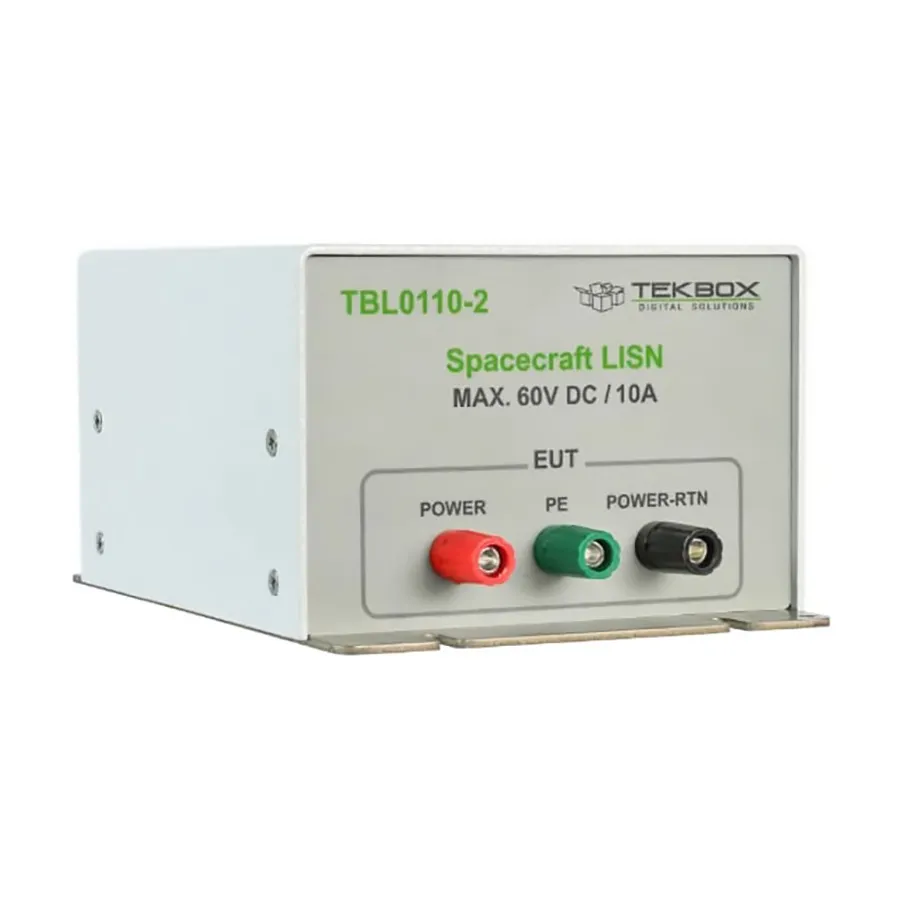

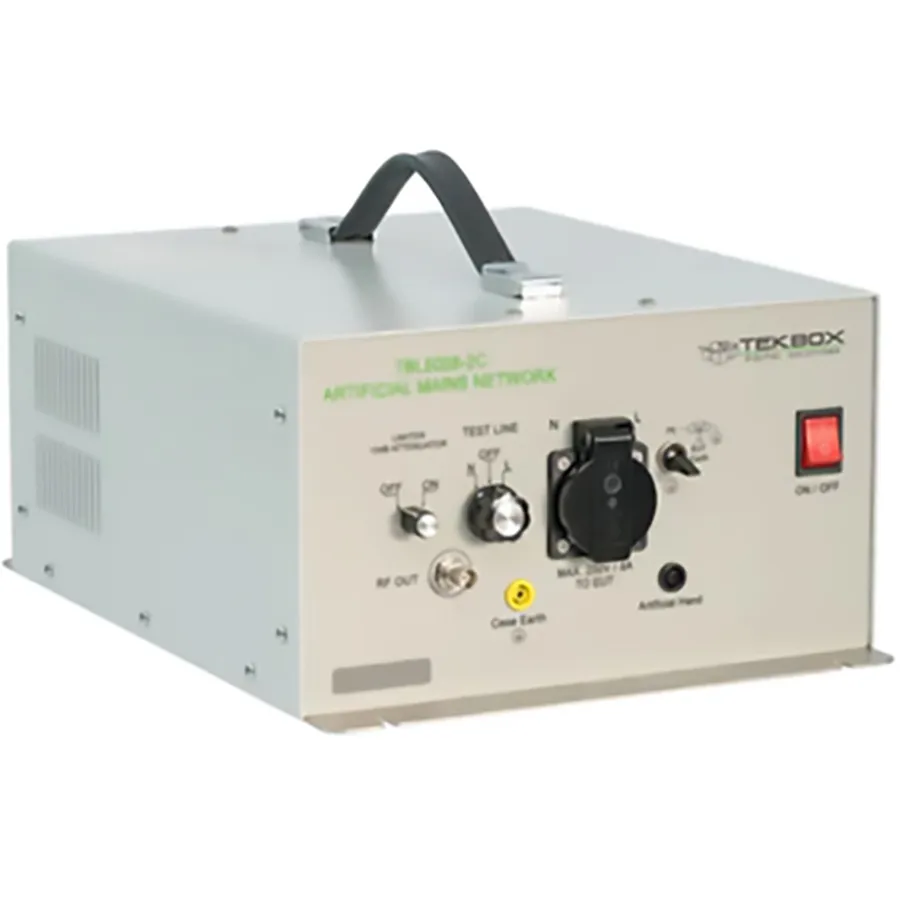

TBL5008-2C
