Testportskablar för analysatorer

Testportskablar för analysatorer ansluter utgångsportarna på vektornätverksanalysatorer (VNA), spektrumanalysatorer och signalanalysatorer till enheten under test eller externa testfixturar. Dessa kablar är konstruerade för fasstabilitet, låg insättningsförlust och konsistent elektrisk prestanda över ett brett frekvensintervall — egenskaper som är kritiska när kabeln ingår i den kalibrerade mätsökvägen. Till skillnad från allmänna RF-kablar upprätthåller testportskablar täta impedanstoleranser och minimerar reflektioner som annars skulle försämra mätnoggrannheten.

Tillgängliga i pansrad och semi-flexibel konstruktion är testportskablar utformade för att motstå upprepad böjning i laboratoriemiljöer samtidigt som de bibehåller sina elektriska egenskaper. Vanliga kontakttyper inkluderar Type-N, SMA, 3.5 mm, 2.92 mm och 2.4 mm, med frekvensklassificeringar upp till 67 GHz för millimetervåg-VNA-applikationer. Kabelutgångslängdalternativ sträcker sig vanligtvis från 0.5 m till 5 m för att passa olika bänkkonfigurationer.

Typiska tillämpningar

Förlängning av VNA-testportar för att nå enheter under test i fixtur- och på-wafer-mätningsuppställningar
Signalroutning i automatiserade testutrustningssystem (ATE) och RF-växelmatrisonfigurationer
Mikrovågs- och millimetervågskomponentkarakterisering i F&U och produktionstestlaboratorier
Fälttestning av antennersystem, kablar och kontakter under fältdistribution
Interferens- och pre-compliance-mätningar i EMC-laboratorieinställningar

Populära märken

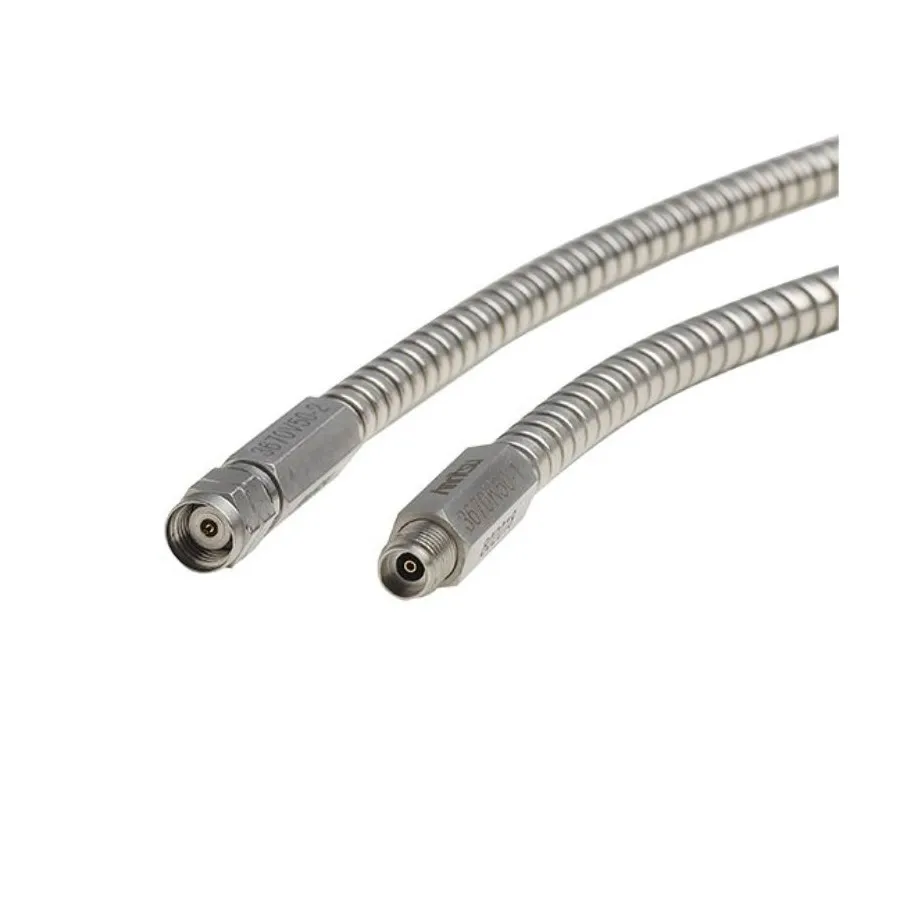

Anritsu tillverkar ett omfattande utbud av testportskablar för sina MS46000 och VectorStar VNA-serier, inklusive pansrade varianter klassificerade till 26.5 GHz och högre. Keysight erbjuder faskalibrerade och fasstabila kablar optimerade för sina PNA-seriens instrument. Rohde & Schwarz tillhandahåller precisionstestportskablar för sina ZNA- och ZVA VNA-plattformar.
