Kalibreringssatser för nätverksanalysatorer

Kalibreringssatser för analysatorer innehåller de precisionsmekhaniska och elektroniska standarder som krävs för att utföra vektorfelkorrigering på vektornätverksanalysatorer (VNA) och andra RF-mätinstrument. Genom att karakterisera systematiska mätfel genom kända referensstandarder — inklusive kort-, öppen, last- och genomgångselement (SOLT) — gör kalibreringssatser det möjligt för ingenjörer att ta bort instrument- och kabelfel från mätningar, vilket lämnar endast det sanna beteendet hos enheten under test.

Kalibreringssatser är tillgängliga för ett brett spektrum av koaxiala kontakttyper inklusive Type-N, SMA, 3.5 mm, 2.92 mm (K), 2.4 mm och 1.85 mm (V), som sträcker sig över frekvensintervall från DC till 110 GHz och högre. Kontakttypen och satsklassen bestämmer direkt den övre frekvensväxlingen och mätnoggrannheten som kan uppnås på vilket VNA-system som helst, vilket gör valet av rätt kalibreringssats till ett kritiskt steg i RF-mätningsuppställningen.

Typiska tillämpningar

S-parametermätning av RF- och mikrovågkomponenter såsom filter, förstärkare och kontakter
Karakterisering av antennimpedans och design av matchande nätverk
Transmissionslinje- och kabelkarakterisering i telekommunikationsinfrastruktur
Enhetsmodeluering och verifiering i halvledare- och MMIC-utveckling
Överensstämmelsestestning för RF-komponenter i flyg-, försvar- och automotivradarsystem

Populära märken

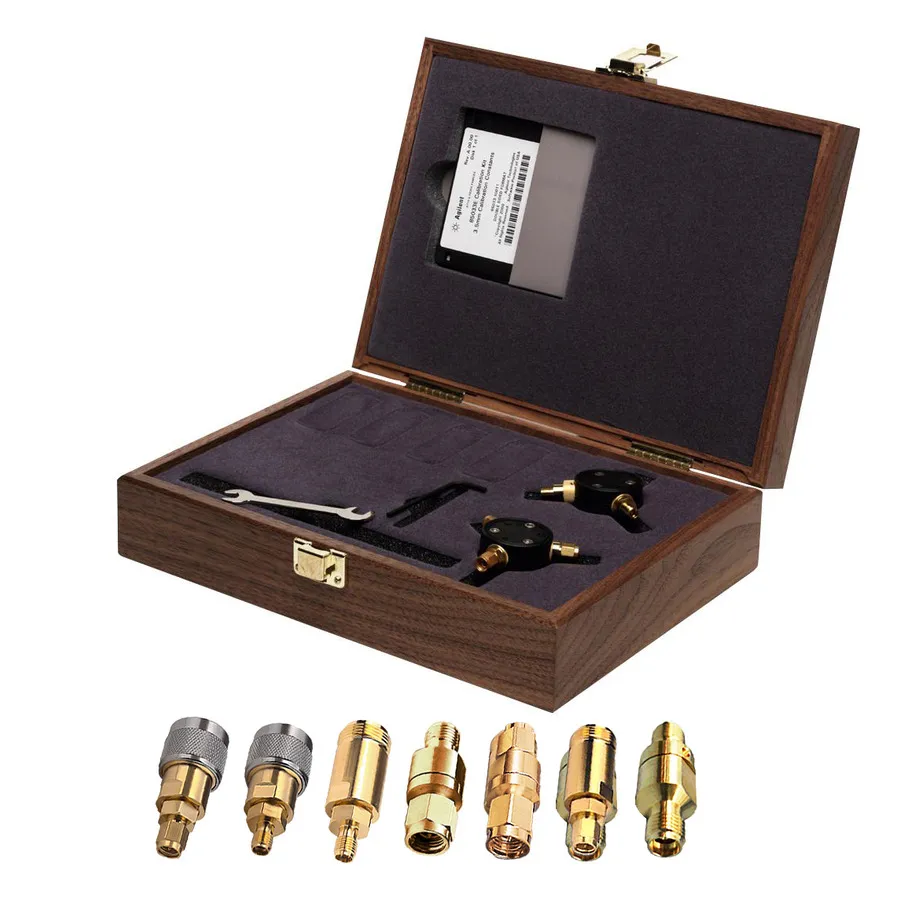

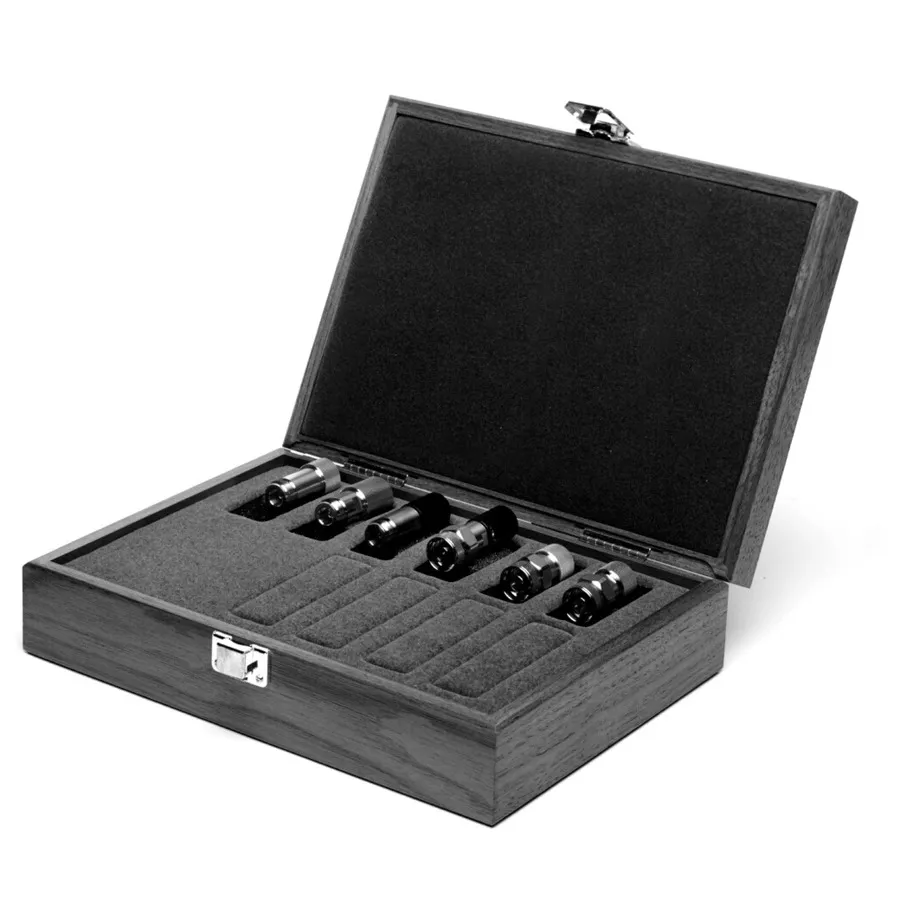

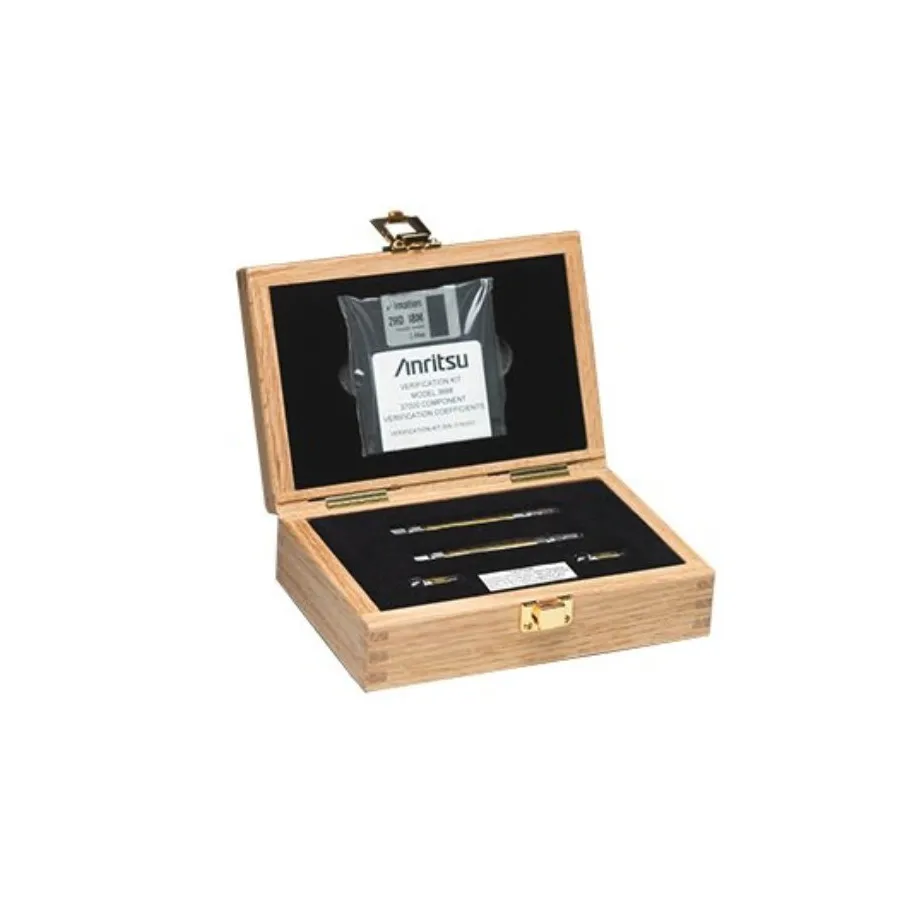

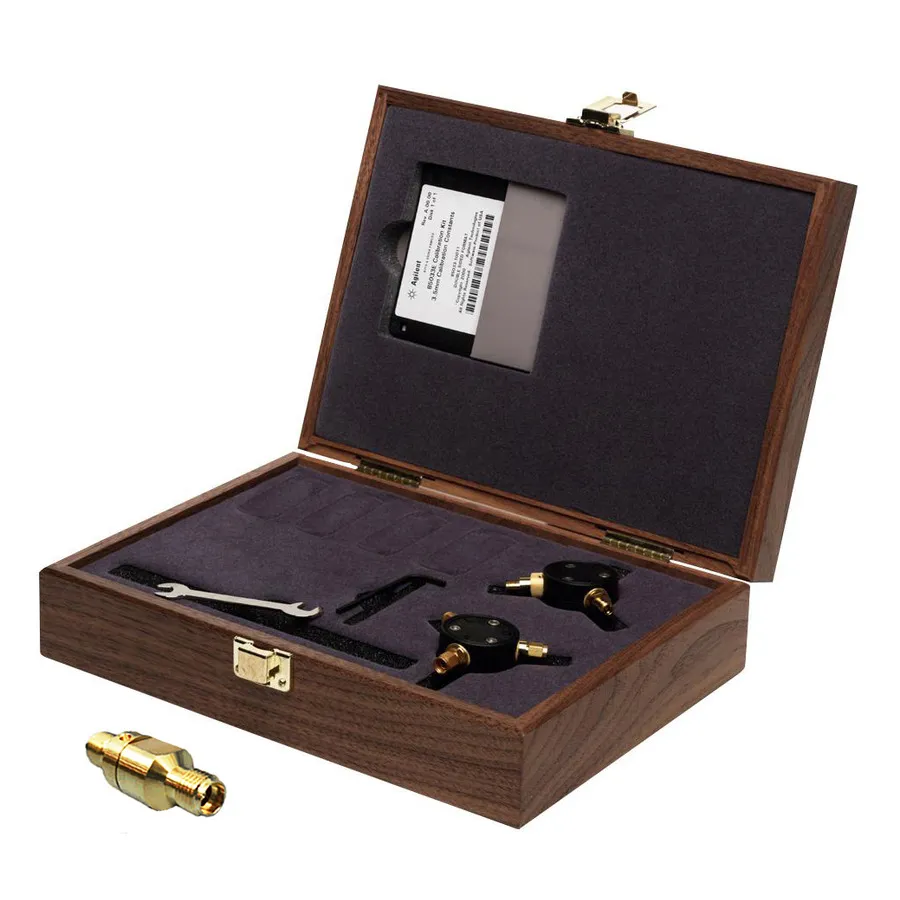

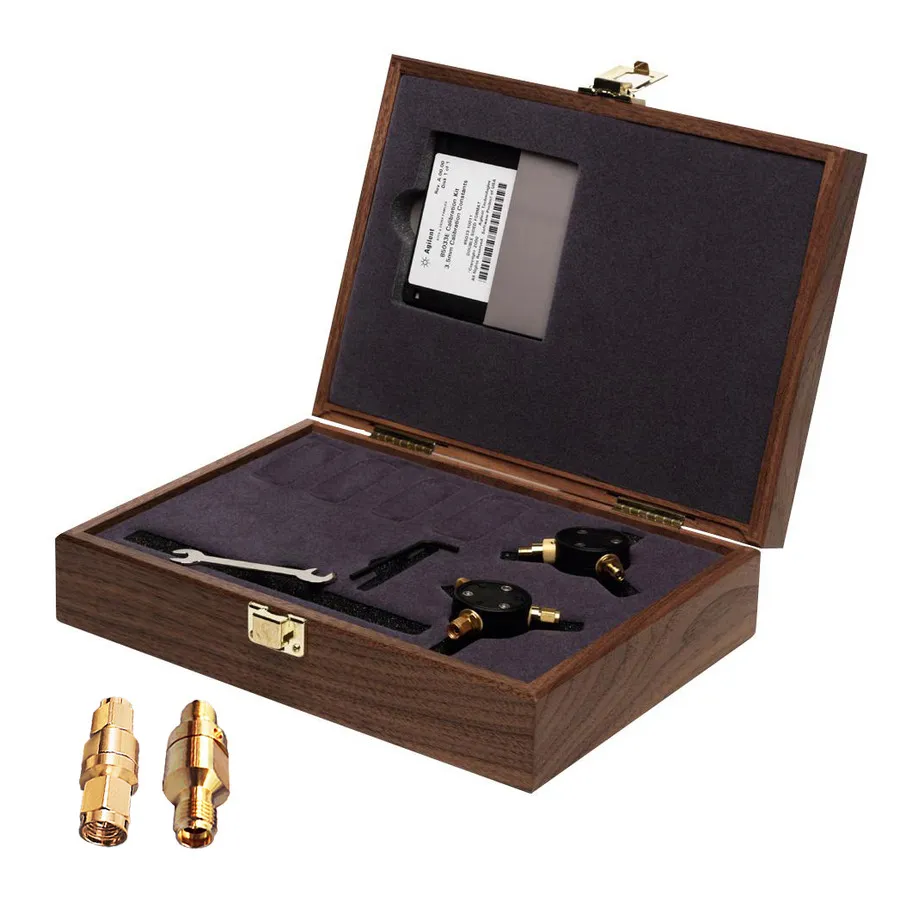

Keysight Technologies erbjuder ett brett utbud av kalibreringssatser kompatibla med deras PNA- och ENA-serien VNA, som täcker kontakttyper från Type-N till 1.85 mm. Maury Microwave tillhandahåller högprecisionssatser upp till 110 GHz för millimetervågapplikationer. Anritsu-kalibreringssatser är utformade för användning med deras ShockLine- och VectorStar VNA-plattformar, som sträcker sig över kontakttyper från TNC genom 1.0 mm.
