Aktiva och differentiella sonder
Aktiva och differentiella sonder
Aktiva och differentiella sonder är specialiserade oscilloskoptillbehör utformade för att mäta signaler som inte kan fångas säkert eller korrekt med standardpassiva sonder. Aktiva sonder använder inbyggd förstärkningskrets för att ge mycket höga indataimpedanser och låg kapacitiv belastning, vilket minimerar störningar i den testade kretsen även vid höga frekvenser. Differentiella sonder mäter spänningen mellan två inte-jordningsrefererade noder, vilket gör dem väsentliga för säker fångst av flytande signaler såsom de som förekommer i switchade strömförsörjningar, grindkretsar i motorkretsar och differentiella seriebussar.
Dessa sonder är kritiska verktyg för kraftelektronikingenjörer, EMC-testexperter och F&U-laboratorier som arbetar med höghastighetskretsar för digital och analog signalbehandling. Modeller från Hioki, Pico Technology och Siglent har bandbredder från några MHz till flera GHz, med höga undertryckningsförhållanden för gemensam läge (CMRR) som möjliggör precisa differentialmätningar även i bullriga miljöer.
Typiska tillämpningar
- Design av switchade strömförsörjningar — mätning av grinddrivningssignaler och MOSFET-växlingsvågformer refererade till flytande noder i halvbro- och fullbrotopologier
- Testning av motorkretsar och växelriktare — mätning av differentialspänning över faslindningar och IGBT grind-emitter-korsningar
- EMC-förkonformitetstestning — mätning av ledda emissioner och gemensamt läge brus på strömledningar och kabelskenor
- Höghastighetsseriebusprobning — fångst av differentiella ledningspar såsom USB, CAN, RS-485 och Ethernet med korrekt undertryckning av gemensam läge
- Testning av batterihanteringssystem — mätning av individuell cellspänning i seriekopplade batteristaplar
Populära märken

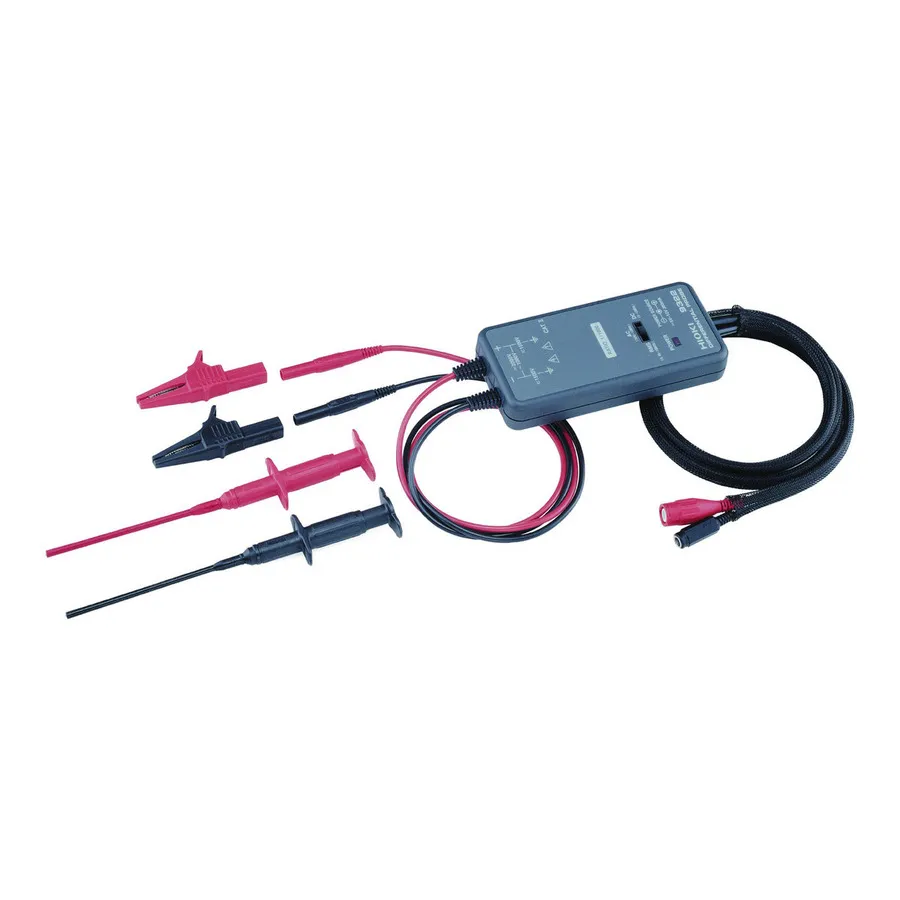

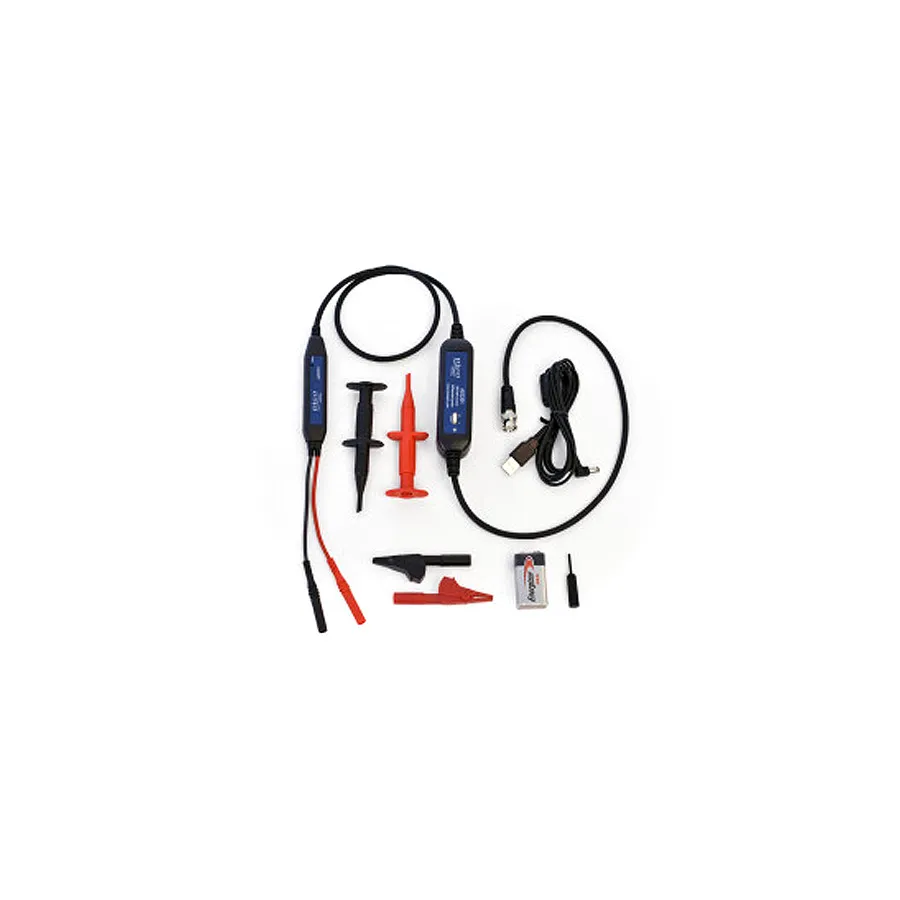

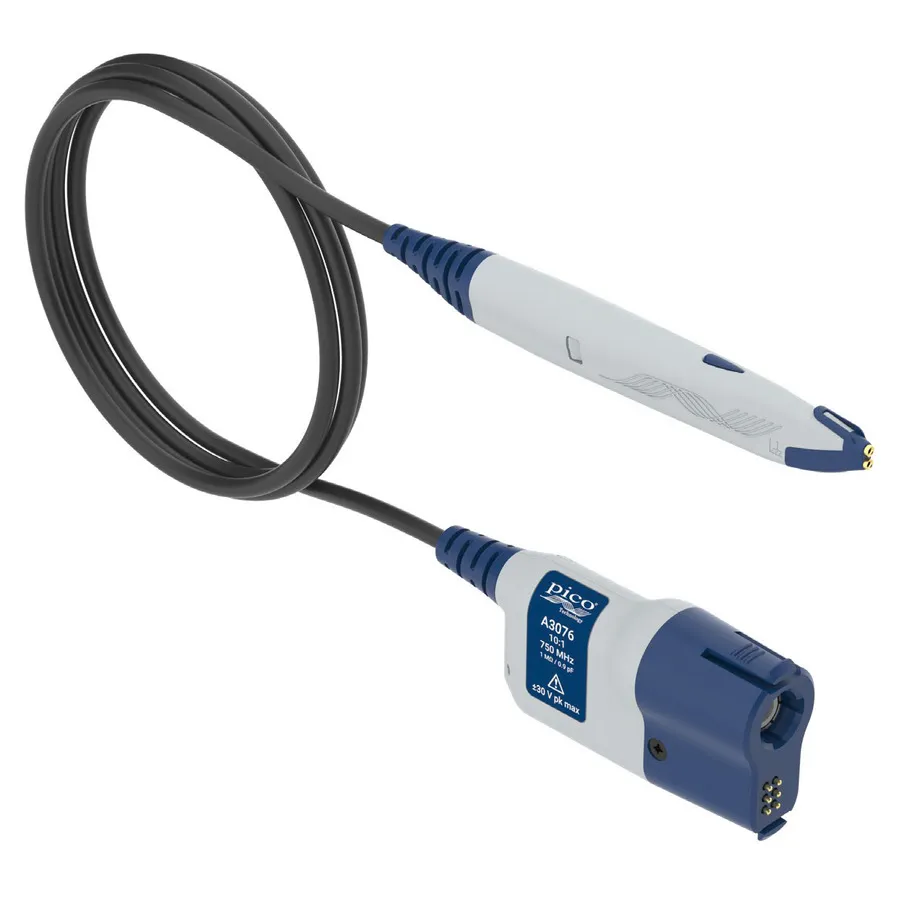

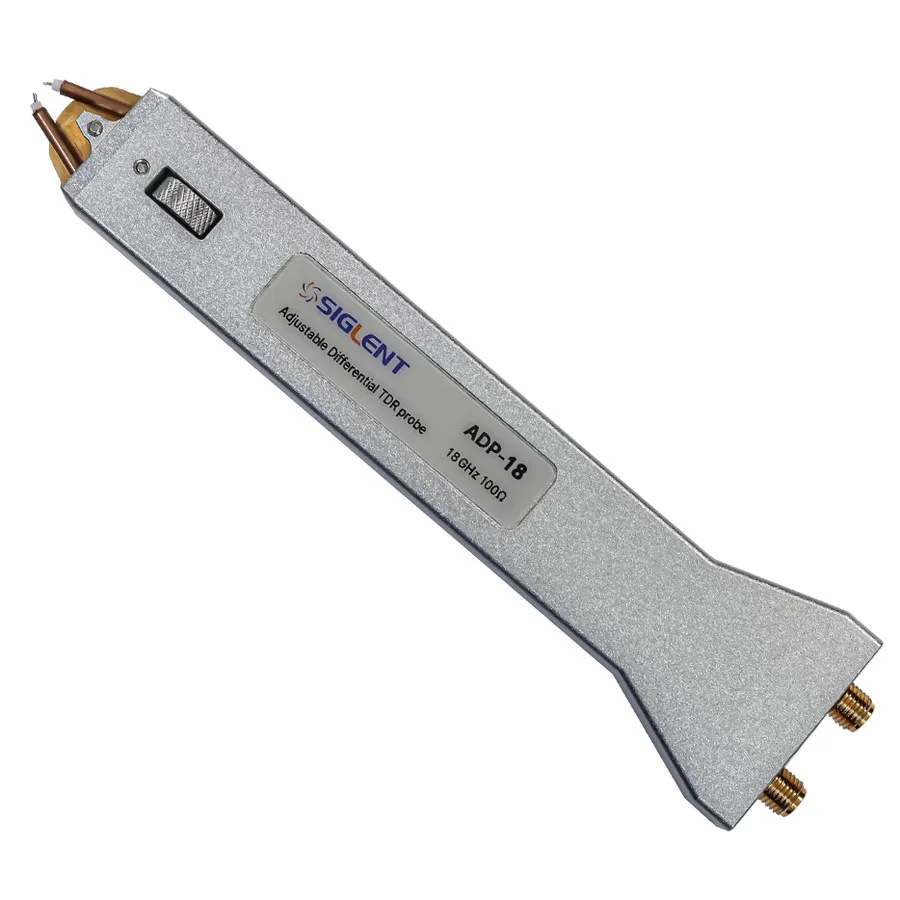

Hioki erbjuder bredbandsdiferentiella sonder väl lämpade för kraftelektronik- och växelrichtertillämpningar. Pico Technology tillhandahåller högimpedansaktiva sonder och aktiva differentiella sonder kompatibla med deras PicoScope-instrumentserie. Siglents ADP-serie har justerbara dämpningsförhållanden för flexibel spänningsomfattning i både lab- och fältmiljöer.
